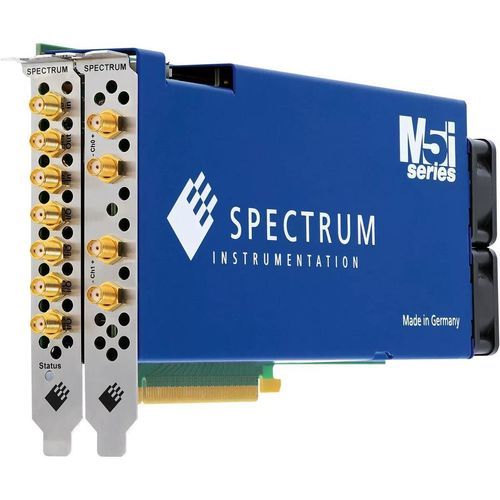

Placa de comunicação PCI digital M5i.63xx-x16 series

com saída dupla

Visão geral do produto
A família M5i.63xx-x16 PCIe é uma série de geradores de formas de onda arbitrárias (AWG) de 16 bits para PCI Express x16, combinando alta resolução, altas taxas de amostragem, grande memória a bordo e velocidades de streaming muito elevadas. A série utiliza a API comum da Spectrum e a mesma interface de software que outros produtos Spectrum.

Principais características

• Gerador de formas de onda arbitrárias de 16 bits e alta velocidade
• Disponível em versões de 1 ou 2 canais
• Geração simultânea de sinal em todos os canais
• DAC e amplificador separados por canal
• Nível de saída programável até ±500 mV single‑ended em 50 Ω
• Nível de saída programável até ±1,0 V diferencial em 50 Ω
• Modos de operação: Single‑Shot, Loop, FIFO, Multiple Replay, etc.
• Opção DDS multi‑carrier disponível
• Memória a bordo: 2 GSamples padrão (opção 8 GSamples)
• Transferência direta de dados de GPU CUDA usando a opção SCAPP

Modelos disponíveis (resumo da tabela de produto)

• M5i.6357-x16 — PCI Express x16; 2 saídas analógicas; 4 saídas digitais; 16 Bit; taxa de amostragem: 10 GS/s (1 canal ativo) / 5 GS/s (2 canais ativos); largura de banda: 3,90 GHz; memória: 2 GSamples (opção 8 GSamples); sincronização: Star‑Hub para 8 placas; nível máximo de saída: ±500 mV single‑ended (±1,0 V diferencial); recursos: Multiple Replay; opções: Digital Pulse Generator, modo Multi‑Carrier DDS, Remote Server.
• M5i.6350-x16 — PCI Express x16; 1 saída analógica; 4 saídas digitais; 16 Bit; taxa de amostragem: 10 GS/s (1 canal ativo); largura de banda: 2,50 GHz; memória: 2 GSamples (opção 8 GSamples); sincronização: Star‑Hub para 8 placas; nível máximo de saída: ±500 mV single‑ended (±1,0 V diferencial); mesmos recursos e opções da família.
• M5i.6360-x16 — PCI Express x16; 1 saída analógica; 4 saídas digitais; 16 Bit; taxa de amostragem: 10 GS/s (1 canal ativo); largura de banda: 3,90 GHz; memória: 2 GSamples (opção 8 GSamples); sincronização Star‑Hub; mesmos níveis de saída e opções.
• M5i.6321-x16 — PCI Express x16; 2 saídas analógicas; 4 saídas digitais; 16 Bit; taxa de amostragem: 3,20 GS/s (1 ou 2 canais ativos); largura de banda: 1,40 GHz; memória: 2 GSamples (opção 8 GSamples); sincronização Star‑Hub; mesmos níveis de saída e opções.
• M5i.6320-x16 — PCI Express x16; 1 saída analógica; 4 saídas digitais; 16 Bit; taxa de amostragem: 3,20 GS/s (1 canal ativo); largura de banda: 1,40 GHz; memória: 2 GSamples (opção 8 GSamples); sincronização Star‑Hub; mesmos níveis de saída e opções.

Características / especificações técnicas

• Família / designação comercial: M5i.63xx-x16
• Resolução: 16 Bit
• Taxa de amostragem: até 10 GS/s (canal único ativo), até 5 GS/s (dois canais ativos) dependendo do modelo; alguns modelos a 3,20 GS/s
• Canais de saída analógica: 1 ou 2 (dependendo do modelo)
• Saídas digitais: 4
• Largura de banda: dependente do modelo — exemplos: 1,40 GHz, 2,50 GHz, 3,90 GHz
• Memória a bordo: 2 GSamples padrão; opcional 8 GSamples
• Nível máximo de saída: ±500 mV single‑ended em 50 Ω (±1,0 V diferencial em 50 Ω)
• Sincronização: Star‑Hub para até 8 placas
• Modos de operação: Single‑Shot, Loop, FIFO, Multiple Replay, etc.
• Opções: Digital Pulse Generator; modo Multi‑Carrier DDS; Remote Server; SCAPP (transferência direta de GPU CUDA)
• Plataforma / Interface: PCI Express x16
• Software / API: Usa a API comum da Spectrum e a mesma interface de software que outros produtos Spectrum
