Gerador de sinal DN2.63 series

de impulsosde forma de onda arbitráriaprogramável

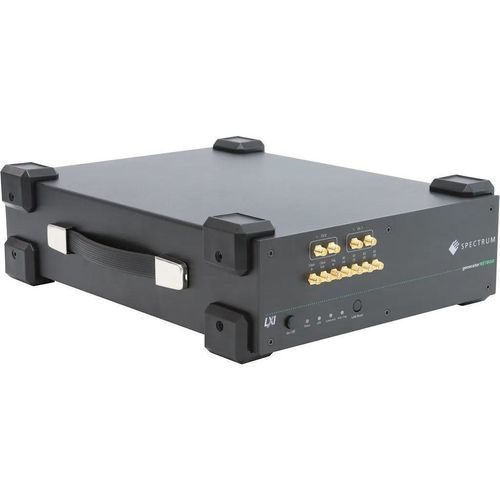

O DN2.63x é um gerador de formas de onda arbitrárias (AWG) NETBOX de 16 bits de elevado desempenho que oferece controlo remoto Ethernet, alta resolução e taxas de amostragem muito elevadas até 10 GS/s. Está disponível em configurações de 1 ou 2 canais e foi concebido para a geração simultânea de sinais multicanal com estágios DAC e amplificador por canal. Caraterísticas principais

• Gerador rápido de formas de onda arbitrárias de 16 bits
• Disponível em versões de 1 ou 2 canais
• Geração simultânea de sinais em todos os canais
• DAC e amplificador separados por canal
• Nível de saída programável até ±500 mV em single-ended em 50 Ohm
• Nível de saída programável até ±1,0 V em diferencial em 50 Ohm
• Modos de operação: Single-Shot, Loop, FIFO, Repetição Múltipla, ...
• Opção DDS multiportadora disponível
• Memória on-board até 2 GSamples (opção 8 GSamples)

Modelos da família DN2.63x

• DN2.635-01 - Plataforma: Ethernet; Analog-Out: 1; Digital-Out: 4; Resolução: 16 Bit; Samplerate: 10 GS/s (1 canal ativo); Largura de Banda: 2,50 GHz; Memória (Max): 2 GSamples (opção de 8 GSamples); Nível Máximo de Saída: ±500 mV single-ended (±1.0 V differentiell) em 50 ohm; Caraterística: Repetição múltipla; Opções: Opção de gerador de pulso digital, modo DDS multiportadora.
• DN2.635-02 - Plataforma: Ethernet; Saída Analógica: 2; Saída Digital: 4; Resolução: 16 Bit; Samplerate: 10 GS/s (1 canal ativo) / 5 GS/s (2 canais ativos); Largura de Banda: 2,50 GHz; Memória (Max): 2 GSamples (opção de 8 GSamples); Nível Máximo de Saída: ±500 mV single-ended (±1.0 V differentiell) em 50 ohm; Caraterística: Repetição múltipla; Opções: Opção de gerador de pulso digital, modo DDS multiportadora.
• DN2.636-01 - Plataforma: Ethernet; Analog-Out: 1; Digital-Out: 4; Resolução: 16 Bit; Samplerate: 10 GS/s (1 canal ativo); Largura de Banda: 3,90 GHz; Memória (Max): 2 GSamples (opção de 8 GSamples); Nível Máximo de Saída: ±500 mV single-ended (±1.0 V differentiell) em 50 ohm; Caraterística: Repetição múltipla; Opções: Opção de gerador de pulso digital, modo DDS multiportadora.
• DN2.636-02 - Plataforma: Ethernet; Saída Analógica: 2; Saída Digital: 4; Resolução: 16 Bit; Samplerate: 10 GS/s (1 canal ativo) / 5 GS/s (2 canais ativos); Largura de Banda: 3,90 GHz; Memória (Max): 2 GSamples (opção de 8 GSamples); Nível Máximo de Saída: ±500 mV single-ended (±1.0 V differentiell) em 50 ohm; Caraterística: Repetição múltipla; Opções: Opção de gerador de pulso digital, modo DDS multiportadora.
• DN2.632-02 - Plataforma: Ethernet; Saída Analógica: 2; Saída Digital: 4; Resolução: 16 Bit; Samplerate: 3.20 GS/s (1 canal ativo) / 3,20 GS/s (2 canais ativos); Largura de Banda: 1,40 GHz; Memória (Max): 2 GSamples (opção de 8 GSamples); Nível Máximo de Saída: ±500 mV single-ended (±1.0 V differentiell) em 50 ohm; Caraterística: Repetição múltipla; Opções: Opção de gerador de pulso digital, modo DDS multiportadora.
• DN2.632-01 - Plataforma: Ethernet; Analog-Out: 1; Digital-Out: 4; Resolução: 16 Bit; Samplerate: 3.20 GS/s (1 canal ativo); Largura de Banda: 1,40 GHz; Memória (Max): 2 GSamples (opção de 8 GSamples); Nível Máximo de Saída: ±500 mV single-ended (±1.0 V differentiell) em 50 ohm; Caraterística: Repetição múltipla; Opções: Opção de gerador de pulso digital, modo DDS multiportadora.

Caraterísticas / especificações técnicas

• Resolução: 16 bit
• Maximum samplerate: até 10,0 GS/s (varia de acordo com o modelo e o número de canais activos: por exemplo, 10 GS/s para um único canal ativo, 5 GS/s por canal para variantes de 2 canais de 10 GS/s)
• Largura de banda analógica: dependente do modelo (exemplos na página: 1,40 GHz, 2,50 GHz, 3,90 GHz)
• Canais: 1 ou 2 (geração simultânea em todos os canais)
• Arquitetura por canal: DAC e amplificador separados por canal
• Níveis de saída: programável até ±500 mV single-ended em 50 Ω; até ±1,0 V diferencial em 50 Ω
• Saídas digitais: 4 (como mostrado na tabela de família)
• Memória on-board: 2 GSamples padrão; upgrade opcional de 8 GSamples
• Modos de operação: Single-Shot, Loop, FIFO, Repetição Múltipla e outros
• Plataforma / controlo remoto: Ethernet (NETBOX)
• Caraterísticas opcionais: Opção de gerador de pulsos digitais; modo DDS multiportadora (opção DDS)
