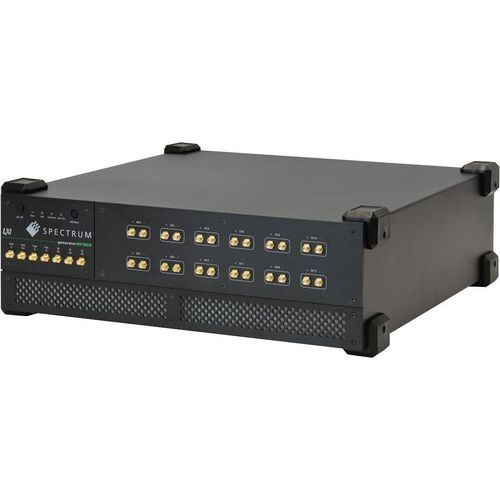

Gerador de sinal DN6.63 series

de impulsosde forma de onda arbitráriadigitais

Visão geral
A série DN6.63x reúne geradores de forma de onda arbitrária (AWG) multicanais de 16 bits com controlo remoto via Ethernet. Os modelos suportam saída independente e simultânea por canal, com DAC e amplificador por canal. Configurações selecionadas oferecem taxas de amostragem até 10,0 GS/s e larguras de banda analógicas até 2,50 GHz.

Principais características

• Geração de forma de onda arbitrária com resolução de 16 bits
• Configurações disponíveis: 4, 6, 8, 10 ou 12 canais analógicos
• Geração simultânea em todos os canais com DAC e amplificador independentes
• Amplitude de saída programável: até ±500 mV single-ended em 50 Ω ou ±1,0 V diferencial em 50 Ω
• Modos de operação: Single-Shot, Loop, FIFO, Multiple Replay, etc.
• Opções: DDS multi-carrier e gerador de pulsos digitais
• Memória onboard escalável por modelo (até 8 GSamples por AWG ou packs de memória opcionais maiores)

Modelos disponíveis e especificações comparativas

• DN6.635-04 — 4 saídas analógicas, 4 saídas digitais; 16 bits; taxa de amostragem: até 10 GS/s (dependendo dos canais ativos); largura de banda: 2,50 GHz; memória: 2x2 GSamples (opção 2x8 GSamples)
• DN6.635-06 — 6 saídas analógicas, 4 saídas digitais; 16 bits; taxa de amostragem: até 10 GS/s (variável com número de canais ativos); largura de banda: 2,50 GHz; memória: 3x2 GSamples (opção 3x8 GSamples)
• DN6.635-08 — 8 saídas analógicas, 4 saídas digitais; 16 bits; taxa de amostragem: até 10 GS/s (variável); largura de banda: 2,50 GHz; memória: 4x2 GSamples (opção 4x8 GSamples)
• DN6.635-10 — 10 saídas analógicas, 4 saídas digitais; 16 bits; taxa de amostragem: até 10 GS/s (variável); largura de banda: 2,50 GHz; memória: 5x2 GSamples (opção 5x8 GSamples)
• DN6.635-12 — 12 saídas analógicas, 4 saídas digitais; 16 bits; taxa de amostragem: até 10 GS/s (variável); largura de banda: 2,50 GHz; memória: 6x2 GSamples (opção 6x8 GSamples)
• Série DN6.632 — variantes com menor taxa de amostragem (ex. DN6.632-04/06/08/10/12): até 3,20 GS/s; largura de banda: 1,40 GHz; memória e número de canais conforme o modelo

Especificações técnicas

• Resolução: 16 bits
• Taxa de amostragem máxima: até 10,0 GS/s (dependente do modelo e do número de canais ativos)
• Canais de saída analógica: 4, 6, 8, 10 ou 12 disponíveis
• Geração simultânea: DAC e amplificador independentes por canal
• Amplitude de saída: até ±500 mV single-ended em 50 Ω; até ±1,0 V diferencial em 50 Ω
• Largura de banda analógica: até 2,50 GHz (família DN6.635); DN6.632 até 1,40 GHz
• Memória onboard: dependente do modelo, expansível com packs opcionais
• Modos de reprodução: Single-Shot, Loop, FIFO, Multiple Replay
• Opções: DDS multi-carrier, gerador de pulsos digitais
• Interface: Ethernet (operação remota LXI/netbox)
