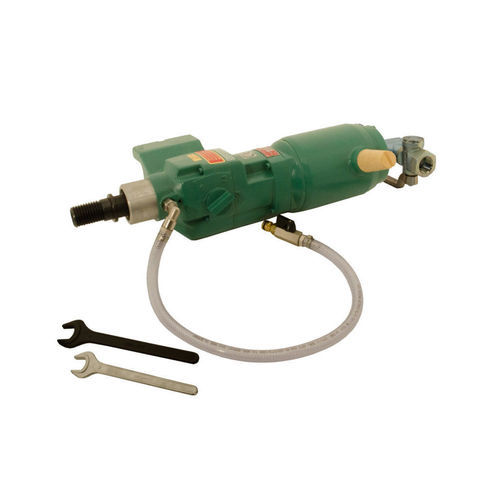

Máquina de perfuração de núcleo pneumática 2 1328 0050

com sistema de refrigeraçãoATEX

Descrição do produto
Unidade de perfuração por coroa pneumática para montagem em coluna de perfuração, projetada para perfurar betão, pedra e alvenaria até 300 mm de diâmetro. N.º da coluna de perfuração: 9 4101 0090.

Atributos principais

• Fonte de energia: Pneumática
• Pressão de serviço: 6 bar
• Perfuração com coluna: até Ø 300 mm
• ATEX: II2GExhIIBT6Gb

Dados técnicos
N.º DE ENCOMENDA: 2 1328 0050
Especificação ATEX: II2GExhIIBT6Gb
Fonte de energia: Pneumática
Pressão de serviço: 6 bar
Adaptador de broca: 1 1/4" UNC macho / R1/2" fêmea
Diâmetro máximo da broca: 300.00 mm
Uso: com coluna de perfuração
Redutores: 3
Velocidades: 300/700/1,350 rpm
Torques: 90/56/29 Nm
Potência: 2.80 kW
Consumo de ar: 3.50 m³/min
Diâmetro central do adaptador da ferramenta: 60.00 mm
Comprimento total: 516.00 mm
Conexão: R3/4" macho
Conexão de refrigeração: sistema Gardena
Nível sonoro LpA: 85.0 dB(A)
Nível sonoro LWA: 96.0 dB(A)
Nível de vibração: <2.5 m/s²
Peso: 12.7 kg
Campos de aplicação / setor: Construção de energia e redes de tubagem; Construção de instalações e engenharia mecânica

Acessórios
Brocas de coroa
N.º DE ENCOMENDA | Diâmetro da broca [mm] | Velocidade ótima de perfuração [rpm] | Velocidade periférica [m/s] | Conexão [inch] | Comprimento utilizável [mm]
9 2527 0010 | 16.00 | 4,500 | 3.53 | R1/2" | 320.00
9 2527 0020 | 20.00 | 3,200 | 3.35 | R1/2" | 400.00
9 2527 0030 | 25.00 | 2,500 | 3.27 | R1/2" | 400.00
9 2527 0040 | 30.00 | 2,200 | 3.45 | R1/2" | 400.00
9 2527 0050 | 35.00 | 1,900 | 3.48 | R1/2" | 400.00
9 2527 0060 | 40.00 | 1,700 | 3.55 | R1/2" | 400.00
9 2527 0070 | 45.00 | 1,500 | 3.53 | R1/2" | 400.00
9 2527 0080 | 50.00 | 1,300 | 3.40 | R1/2" | 400.00
9 2527 0090 | 55.00 | 1,200 | 3.45 | R1/2" | 400.00
9 2527 0100 | 60.00 | 1,100 | 3.45 | R1/2" | 400.00
9 2527 0110 | 68.00 | 1,000 | 3.40 | R1/2" | 400.00
9 2527 0120 | 72.00 | 900 | 3.30 | R1/2" | 400.00
9 2526 0140 | 82.00 | 800 | 3.35 | 1 1/4" UNC | 450.00
9 2526 0160 | 92.00 | 680 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0180 | 102.00 | 620 | 3.25 | 1 1/4" UNC | 450.00
9 2526 0200 | 112.00 | 570 | 3.28 | 1 1/4" UNC | 450.00
9 2526 0220 | 122.00 | 520 | 3.26 | 1 1/4" UNC | 450.00
9 2526 0240 | 132.00 | 470 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0260 | 142.00 | 420 | 3.07 | 1 1/4" UNC | 450.00
9 2526 0280 | 152.00 | 390 | 3.06 | 1 1/4" UNC | 450.00
9 2526 0300 | 162.00 | 360 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0320 | 172.00 | 340 | 3.02 | 1 1/4" UNC | 450.00
9 2526 0340 | 182.00 | 320 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0360 | 192.00 | 300 | 2.98 | 1 1/4" UNC | 450.00
9 2526 0380 | 200.00 | 280 | 2.93 | 1 1/4" UNC | 450.00
9 2526 0390 | 212.00 | 270 | 2.97 | 1 1/4" UNC | 450.00
9 2526 0400 | 225.00 | 250 | 2.88 | 1 1/4" UNC | 450.00
9 2526 0410 | 232.00 | 220 | 2.65 | 1 1/4" UNC | 450.00
9 2526 0430 | 250.00 | 180 | 2.36 | 1 1/4" UNC | 450.00
9 2526 0480 | 300.00 | 130 | 2.04 | 1 1/4" UNC | 450.00

Coluna de perfuração
N.º DE ENCOMENDA | Descrição
9 4101 0090 | Coluna de perfuração para brocas até Ø 300 mm

Mandris
N.º DE ENCOMENDA | Descrição
9 2902 0280 | Adaptador de 1 1/4" UNC fêmea para M18x1.5 macho
9 2902 0290 | Adaptador de 1 1/4" UNC fêmea para Weldonschaft 1 1/4" fêmea
9 2902 0350 | Adaptador de 1 1/4" UNC fêmea para Weldon 3/4" fêmea
9 2902 0240 | Adaptador de R 1/2" para mandril tipo 9 2911 0040 e tipo 9 2911 0050
9 2911 0040 | Mandril para brocas Ø 3 a 16 mm
9 2911 0050 | Mandril para brocas Ø 1.5 a 13 mm

Extensões para brocas
N.º DE ENCOMENDA | Descrição | Conexão (lado máquina) | Conexão (broca) | Comprimento [mm]
2 1315 7020 | Extensão | 1 1/4" UNC fêmea | R1/2" fêmea | 300.00
2 1319 7020 | Extensão | 1 1/4" UNC fêmea | 1 1/4" UNC macho | 100.00
2 1318 7020 | Extensão | 1 1/4" UNC fêmea | 1 1/4" UNC macho | 200.00
2 1314 7020 | Extensão | 1 1/4" UNC fêmea | 1 1/4" UNC macho | 300.00
2 1316 7020 | Extensão | 1 1/4" UNC fêmea | 1 1/4" UNC macho | 400.00
2 1322 7020 | Extensão | 1 1/4" UNC fêmea | 1 1/4" UNC macho | 500.00

Unidades de serviço
N.º DE ENCOMENDA | Descrição
9 2406 0260 | Unidade de serviço portátil, regulador de pressão 3/4"
9 2406 0650 | Unidade de serviço portátil, caixa de proteção, regulador de pressão 3/4"

Mangueiras e mais
N.º DE ENCOMENDA | Descrição
9 3610 0430 | Mangueira de pressão pneumática ID 19 mm, 2.5 m, acoplamento de garra rosqueado
9 2102 0020 | Acoplamento de garra, vedação metálica, 3/4” ID

Acessórios diversos
N.º DE ENCOMENDA | Descrição
5 8002 9100 | Reservatório de água 10 l
2 1315 9500 | Conjunto de ferramentas
5 1212 9000 | Estojo de transporte
9 9902 0120 | Óleo multiuso para limpeza e proteção

Especificações

• Número de encomenda: 2 1328 0050
• ATEX: II2GExhIIBT6Gb
• Fonte de energia: Pneumática
• Pressão de serviço: 6 bar
• Diâmetro máx. da broca: 300 mm
• Redutores: 3 (velocidades 300/700/1,350 rpm)
• Torques: 90 / 56 / 29 Nm
• Potência: 2.80 kW
• Consumo de ar: 3.50 m³/min
• Diâmetro centro adaptador de ferramenta: 60 mm
• Comprimento total: 516 mm
• Conexão: R3/4" macho
• Conexão de refrigeração: sistema Gardena
• Níveis sonoros: LpA 85.0 dB(A), LWA 96.0 dB(A)
• Nível de vibração: <2.5 m/s²
• Peso: 12.7 kg
• Campos de aplicação: Construção de energia e redes de tubagem; Construção de instalações e engenharia mecânica
