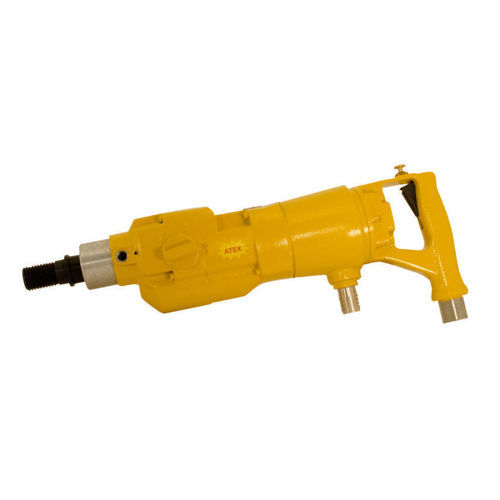

Máquina de perfuração de núcleo pneumática 2 1353 0010

de bolsocom sistema de refrigeraçãopara áreas perigosas

Descrição do produto
Unidade de perfuração de núcleo pneumática para perfurações manuais em betão, pedra e alvenaria até 82 mm de diâmetro (manual) e até 160 mm com coluna de perfuração. Adequada para operação subaquática e certificada ATEX (II2GExhIIBT6Gb).

Atributos principais

• Fonte de energia: Pneumática
• Pressão de funcionamento: 6 bar
• Perfuração manual: até dia. 82 mm
• Perfuração com coluna: até dia. 160 mm
• Operação subaquática
• ATEX: II2GExhIIBT6Gb

Dados técnicos
ORDER NO.: 2 1353 0010
Especificação ATEX: II2GExhIIBT6Gb
Fonte de energia: Pneumática
Pressão de funcionamento: 6 bar
Adaptador de broca: 1 1/4" UNC macho / R1/2" fêmea
Diâmetro máx. da broca: 160.00 mm
Uso: perfuração manual/com coluna
Estágios de engrenagem: 3
Velocidades: 400/900/1.600 rpm
Torques: 49/31/16 Nm
Potência: 1.60 kW
Consumo de ar: 2.20 m³/min
Diâmetro central do adaptador da ferramenta: 60.00 mm
Comprimento total: 540.00 mm
Ligação: R3/4" macho
Ligação de refrigeração: sistema Gardena
Nível de ruído LpA: 83.0 dB(A)
Nível de ruído LWA: 94.0 dB(A)
Nível de vibração: <2.5 m/s²
Peso: 8.2 kg
Campos de aplicação: Construção de energia e oleodutos; Construção de instalações e mecânica; Trabalhos subaquáticos

Acessórios
Brocas

• 9 2527 0010 | 16.00 mm | Velocidade ótima: 4.500 rpm | Vel. periférica: 3.53 m/s | Conexão: R1/2" | Comprimento útil: 320 mm
• 9 2527 0020 | 20.00 mm | 3.200 rpm | 3.35 m/s | R1/2" | 400 mm
• 9 2527 0030 | 25.00 mm | 2.500 rpm | 3.27 m/s | R1/2" | 400 mm
• 9 2527 0040 | 30.00 mm | 2.200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0050 | 35.00 mm | 1.900 rpm | 3.48 m/s | R1/2" | 400 mm
• 9 2527 0060 | 40.00 mm | 1.700 rpm | 3.55 m/s | R1/2" | 400 mm
• 9 2527 0070 | 45.00 mm | 1.500 rpm | 3.53 m/s | R1/2" | 400 mm
• 9 2527 0080 | 50.00 mm | 1.300 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0090 | 55.00 mm | 1.200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0100 | 60.00 mm | 1.100 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0110 | 68.00 mm | 1.000 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0120 | 72.00 mm | 900 rpm | 3.30 m/s | R1/2" | 400 mm
• 9 2526 0140 | 82.00 mm | 800 rpm | 3.35 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0160 | 92.00 mm | 680 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0180 | 102.00 mm | 620 rpm | 3.25 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0200 | 112.00 mm | 570 rpm | 3.28 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0220 | 122.00 mm | 520 rpm | 3.26 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0240 | 132.00 mm | 470 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0260 | 142.00 mm | 420 rpm | 3.07 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0280 | 152.00 mm | 390 rpm | 3.06 m/s | 1 1/4" UNC | 450 mm

Coluna de perfuração

• 2 1317 9500 | Coluna para furos angulares 45°–90° até dia. 160 mm

Abraçadeira para tubos

• 2 1313 8500 | Abraçadeira para tubos, para usar com coluna tipo 9 4101 0080 | Para dia. de tubo: 150–600 mm

Mandris

• 9 2902 0280 | Adaptador 1 1/4" UNC fêmea → M18x1.5 macho
• 9 2902 0290 | Adaptador 1 1/4" UNC fêmea → Weldon 1 1/4" fêmea
• 9 2902 0350 | Adaptador 1 1/4" UNC fêmea → Weldon 3/4" fêmea
• 9 2902 0240 | Adaptador R 1/2" para mandril tipo 9 2911 0040 e 9 2911 0050
• 9 2911 0040 | Mandril para brocas dia. 3–16 mm
• 9 2911 0050 | Mandril para brocas dia. 1.5–13 mm

Extensões para brocas

• 2 1315 7020 | Extensão | 1 1/4" UNC fêmea (lado máquina) → R1/2" fêmea | Comprimento: 300 mm
• 2 1319 7020 | Extensão | 1 1/4" UNC fêmea → 1 1/4" UNC macho | Comprimento: 100 mm
• 2 1318 7020 | Extensão | 1 1/4" UNC fêmea → 1 1/4" UNC macho | Comprimento: 200 mm
• 2 1314 7020 | Extensão | 1 1/4" UNC fêmea → 1 1/4" UNC macho | Comprimento: 300 mm
• 2 1316 7020 | Extensão | 1 1/4" UNC fêmea → 1 1/4" UNC macho | Comprimento: 400 mm
• 2 1322 7020 | Extensão | 1 1/4" UNC fêmea → 1 1/4" UNC macho | Comprimento: 500 mm

Unidades de serviço

• 9 2406 0260 | Unidade de serviço portátil, regulador de pressão 3/4"
• 9 2406 0650 | Unidade de serviço portátil, caixa de proteção, regulador de pressão 3/4"

Mangueiras e mais

• 9 3610 0430 | Mangueira de pressão pneumática ID 19 mm, comprimento 2.5 m, união de garra rosqueável
• 9 2102 0020 | União de garra, vedação metálica, 3/4" ID

Acessórios diversos

• 5 8002 9100 | Reservatório de água 10 l
• 2 1315 9500 | Conjunto de ferramentas
• 9 9910 0080 | Estojo de transporte
• 9 9902 0120 | Óleo multiuso para limpeza e proteção

Especificações técnicas

• Fonte de energia: Pneumática
• Pressão de funcionamento: 6 bar
• Perfuração manual dia máx.: 82 mm
• Perfuração com coluna dia máx.: 160 mm
• ATEX: II2GExhIIBT6Gb
• Estágios de engrenagem: 3
• Velocidades: 400 / 900 / 1.600 rpm
• Torques: 49 / 31 / 16 Nm
• Potência: 1.60 kW
• Consumo de ar: 2.20 m³/min
• Diâmetro centro adaptador de ferramenta: 60.00 mm
• Comprimento total: 540.00 mm
• Conexão: R3/4" macho
• Conexão de refrigeração: Sistema Gardena
• Nível de ruído LpA: 83.0 dB(A)
• Nível de ruído LWA: 94.0 dB(A)
• Nível de vibração: <2.5 m/s²
• Peso: 8.2 kg
• Campos de aplicação: Construção de energia e oleodutos; Construção de instalações e mecânica; Trabalhos subaquáticos
