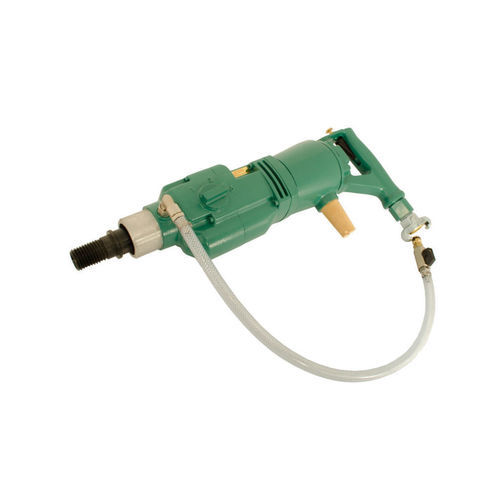

Máquina de perfuração de núcleo pneumática 2 1333 0010

para concretode bolsocom sistema de refrigeração

Visão geral do produto
Unidade de perfuração de núcleo pneumática para perfurações manuais e com suporte em betão, pedra e alvenaria. Perfuração manual até 82 mm e com suporte até 160 mm. Certificação ATEX II2GExhIIBT6Gb para utilização em áreas perigosas. Setores típicos: construção de energia e oleodutos, construção de instalações e engenharia mecânica.

Atributos principais

• Fonte de energia: Pneumática
• Pressão de operação: 6 bar
• Capacidade de perfuração manual: até 82 mm
• Perfuração com suporte: até 160 mm
• ATEX: II2GExhIIBT6Gb
• Estágios de engrenagem: 3 — 400 / 900 / 1.600 rpm
• Estágios de torque: 49 / 31 / 16 Nm
• Potência: 1,60 kW
• Peso: 8,2 kg

Dados técnicos (tabela)

• N.º DE ENCOMENDA: 2 1333 0010
• Especificação ATEX: II2GExhIIBT6Gb
• Fonte de energia: Pneumática
• Pressão de operação: 6 bar
• Adaptador de broca: 1 1/4" UNC macho / R1/2" fêmea
• Diâmetro máx. da broca: 160,00 mm
• Uso: perfuração manual / com suporte
• Estágios de engrenagem: 3
• Velocidades: 400 / 900 / 1.600 rpm
• Torques: 49 / 31 / 16 Nm
• Potência: 1,60 kW
• Consumo de ar: 2,20 m³/min
• Diâmetro central do adaptador de ferramenta: 60,00 mm
• Comprimento total: 540,00 mm
• Conexão: R3/4" macho
• Conexão de arrefecimento: sistema Gardena
• Nível sonoro LpA: 83,0 dB(A)
• Nível sonoro LWA: 94,0 dB(A)
• Nível de vibração: <2,5 m/s²
• Peso: 8,2 kg

Aplicações

• Perfuração por núcleo em betão armado e não armado para passagens de tubagem
• Perfurações para ancoragens, instalações e aberturas HVAC
• Obras de energia e oleodutos, construção e manutenção de instalações

Acessórios (seleção)
Brocas de coroa

• 9 2527 0010 | 16,00 mm | Vel. óp. 4.500 rpm | Vel. periférica 3,53 m/s | Conexão R1/2" | Comp. útil 320 mm
• 9 2527 0020 | 20,00 mm | Vel. óp. 3.200 rpm | Vel. periférica 3,35 m/s | Conexão R1/2" | Comp. útil 400 mm
• 9 2527 0040 | 30,00 mm | Vel. óp. 2.200 rpm | Vel. periférica 3,45 m/s | Conexão R1/2" | Comp. útil 400 mm
• 9 2527 0080 | 50,00 mm | Vel. óp. 1.300 rpm | Vel. periférica 3,40 m/s | Conexão R1/2" | Comp. útil 400 mm
• 9 2526 0140 | 82,00 mm | Vel. óp. 800 rpm | Vel. periférica 3,35 m/s | Conexão 1 1/4"UNC | Comp. útil 450 mm
• 9 2526 0280 | 152,00 mm | Vel. óp. 390 rpm | Vel. periférica 3,06 m/s | Conexão 1 1/4"UNC | Comp. útil 450 mm

Suporte de perfuração

• 2 1317 9500 | Suporte para furos angulares 45°–90° até Ø 160 mm

Apoio para tubos

• 2 1313 8500 | Abraçadeira para tubos, para uso com suporte tipo 9 4101 0080 | Para tubos Ø 150 a 600 mm

Mandris (seleção)

• 9 2902 0280 | Adaptador 1 1/4" UNC fêmea → M18x1.5 macho
• 9 2911 0040 | Mandril para brocas Ø 3 a 16 mm

Extensões para brocas (seleção)

• 2 1315 7020 | Extensão | Lado máquina 1 1/4" UNC fêmea | Lado broca R1/2" fêmea | Compr. 300 mm
• 2 1322 7020 | Extensão | 1 1/4" UNC fêmea → 1 1/4" UNC macho | Compr. 500 mm

Acessórios diversos (seleção)

• 5 8002 9100 | Reservatório de água 10 l
• 2 1315 9500 | Conjunto de ferramentas
• 9 9910 0080 | Estojo de transporte

Especificações técnicas

• Número de encomenda: 2 1333 0010
• ATEX: II2GExhIIBT6Gb
• Fonte de energia: Pneumática
• Pressão de operação: 6 bar
• Diâmetro máx. da broca: 160 mm (com suporte)
• Capacidade de perfuração manual: até 82 mm
• Engrenagens: 3
• Velocidades: 400 / 900 / 1.600 rpm
• Torques: 49 / 31 / 16 Nm
• Potência: 1,60 kW
• Consumo de ar: 2,20 m³/min
• Diâmetro centro adaptador: 60 mm
• Comprimento total: 540 mm
• Conexão: R3/4" macho
• Conexão de refrigeração: sistema Gardena
• Nível sonoro LpA: 83,0 dB(A)
• Nível sonoro LWA: 94,0 dB(A)
• Nível de vibração: <2,5 m/s²
• Peso: 8,2 kg
