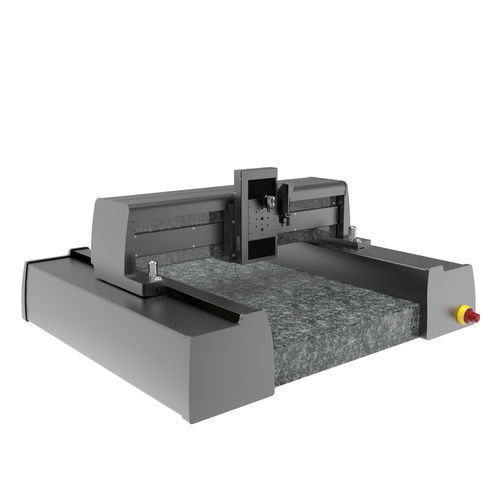

Sistema de posicionamento XYZ 782350:001.26

linearcom motor CCcom motor linear

Pórtico universal XYZ Personalizável - Ideal para tarefas de alta precisão, para todos os fins, com movimentos suspensos - Grandes gamas de deslocação de 600 x 600 x 100 mm - Resultados fiáveis e consistentes devido ao posicionamento de alta precisão com repetibilidade até 0,5 µm - Aceleração dos tempos de produção de pequenas amostras até 2 m/s2, especialmente quando são necessárias fases frequentes de arranque e paragem - Manutenção reduzida e funcionamento flexível 24 horas por dia, 7 dias por semana, com rolamento de ar sob parâmetros variáveis A cabeça de processamento ou sensor personalizado no eixo Z move-se extremamente rápido sobre os suportes de amostras. Devido às grandes distâncias de deslocação de até 600 mm, podem ser processadas ou inspeccionadas grandes quantidades. Devido ao design do pórtico, a integração em linhas de ciclo e o alinhamento de vários pórticos podem ser facilmente realizados. Especificações: - Curso: 600 x 600 x 100 mm - Eixo Z para cabeças de processo até 2 kg - Repetibilidade: 0,5 - ± 2 µm - Velocidade: 100 - 200 mm (XY) / 25 - 50 mm (Z) - Carga máxima: 20 N (Z) - Acionamento: motor linear (sem ferro), rolamento de ar (XY) | fuso de esferas, motor DC, rolo cruzado (Z) - Feedback: escala linear - Controlador de movimento: FMC-250/280, FMC-400/450, ACS, integração PLC Opções personalizadas: - Design de sistema empilhável - Adaptação de percursos, combinação de comprimentos até 1 m, cablagem e sistema de controlo - Placa de base em granito ou alumínio - Configuração especial para biotecnologia, tecnologia médica, farmacêutica, semicondutores - Personalização para amostras sintéticas, biológicas ou vivas - Versões para sala limpa ISO 14644-1 classe 6 (até classe 1 a pedido) - Utilização imediata com controlador pré-configurado, incluindo software exemplar
