Sistema de posicionamento multieixos 782300:150.26XYZ2-3 eixoslinear
Guardar nos favoritos
Comparar
Características
- Número de eixos
- multieixos, XYZ, 2-3 eixos
- Construção
- linear, automático, vertical, horizontal, de pórtico, a laser, óptico
- Aplicações
- industrial, para inspeção de wafers e metrologia, para a indústria dos semicondutores, para soldagem, para sala limpa, para fibra óptica, para máquina de corte, de feixes óticos, de circuitos impressos, para aplicações higiênicas, para impressora 3D, para laboratório, para raios X, para controle da qualidade, para aplicações ópticas, para preparação de amostras
- Outras características
- com servoacionamento, compacto, com fuso de esferas, de alta resolução, USB, servo-controlado, ajustável, sincronizado, para placas de granito, com controlador, rápido, com motor linear, de precisão, módulos combinados, com grande abertura, para cargas pesadas, para espelho, com trilho perfilado
- Repetibilidade
MÍN: 0,7 µm
MÁX: 1 µm
1 µm
- Carga
MÍN: 1 kg
(2,2 lb)MÁX: 100 kg
(220,46 lb)15 kg
(33,07 lb)- Curso
MÍN: 200 mm
(7,87 in)MÁX: 1.000 mm
(39,37 in)- Velocidade
MÍN: 50 mm/s
MÁX: 1.500 mm/s
Descrição

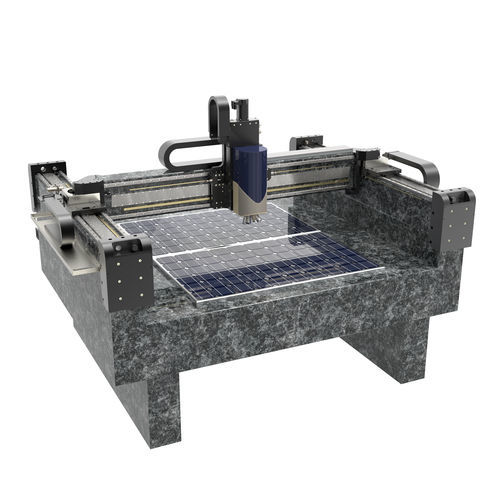

XYZ Gantry para aplicações altamente dinâmicas
Personalizável
- Ideal para aplicações dinâmicas e de alta precisão
- Grande amplitude de deslocação de 1300 x 800 mm
- Acelerações e velocidades elevadas combinadas com elevada precisão
Este pórtico permite movimentos altamente dinâmicos numa área de 1300 x 800 mm. A cabeça de processamento ou sensor personalizado no eixo Z move-se rápida e suavemente sobre os suportes no granito. As guias de carris perfilados são montadas directamente no granito para proporcionar características de funcionamento óptimas para resultados submicrónicos tremendamente repetíveis.
Características técnicas
- Curso: 800 x 1300 x 200 mm
- Repetibilidade: 1 - 0,7 µm
- Velocidade: 500 - 1000 mm (XY) / 50 - 100 (Z)
- Carga máx. Carga: 150 N (Z)
- Accionamento: Motor linear, calha de perfil (XY) / fuso de esferas, servo AC (Z)
- Feedback: escala linear
- Controlador de movimento: Série FMC, ACS, integração PLC
Opções personalizadas:
- Adaptação ao processo, suporte de amostras, cabeça / sensor
- Versões para sala limpa ISO 14644-1 (até à classe 1 a pedido)
- Rack, isolamento de vibrações, invólucro, conceito de segurança
- Extensão dos graus de liberdade para movimentos XYZ-Rx-Ry-Rz
- Procura de soluções individuais com design 3D para a tarefa de posicionamento
---
