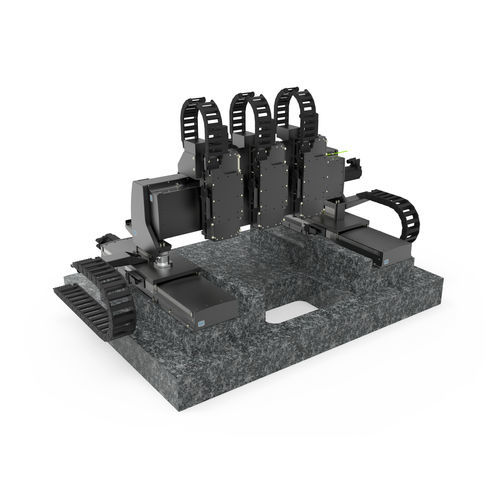

Sistema de posicionamento XYZ 782300:171.26

linearcom motor linearcom trilho perfilado

Sistema de pórtico multieixos XYZ Personalizável - Ideal para controlo de qualidade integrado em linha, tarefas de recolha e colocação a alta velocidade e aplicações combinadas - Três eixos livremente configuráveis na cruzeta para aplicações individuais e suspensas - Elevado rendimento devido a trajectos de 500 x 700 x 100 mm, expansível até 1000 mm - Elevada repetibilidade até 0,4 µm - Desacoplamento entre os eixos do pórtico e a cruzeta para facilitar o controlo através de codificadores do motor e evitar a sobredeterminação Este pórtico versátil e adaptável para aplicações suspensas é livremente configurável em termos de número de eixos, tamanho e acionamento a partir das fases padrão da série PLT. Três ou mais cabeças de processamento, câmaras, sensores, etc., específicos do cliente, podem ser adaptados ao avanço melhorado. Características técnicas: - Curso: 500 x 700 x 100 mm - Repetibilidade: 0,4 - ± 0,5 µm - Velocidade: 790 - 1580 mm (X) / 1000-2000 mm (Y) / 470 - 940 mm (Z) - Carga máxima: 1010 N (XY)/ 260 N (Z) - Acionamento: motor linear (núcleo de ferro), calha de perfil (XYZ) - Feedback: escala linear - Controlador de movimento: FMC-Serie, ACS, SPS-Integration Opções personalizadas: - Expansão com eixos Z adicionais para integração de outras cabeças de processamento, câmaras ou sensores - Adaptação dos percursos de deslocação à área de produção - Caixa de proteção - Placa de base em granito, alumínio ou outros materiais - Versões para sala limpa ISO 14644-1 (até à classe 1 a pedido) - Integração na aplicação global específica do cliente - Controlador industrial totalmente interpolador com capacidade de bus para integração em quase todos os ambientes de automação
