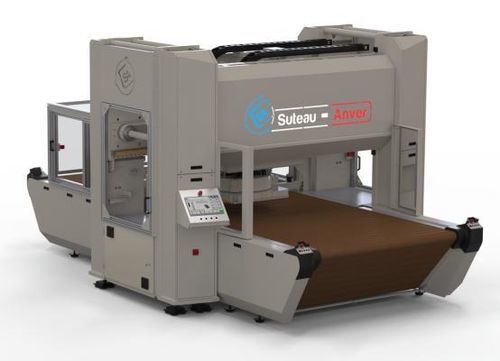

Puncionadeira CNC SA 121-cn

hidráulicacom servoacionamentopara perfis em PVC

Visão geral
A SA 121-cn é uma prensa hidráulica de corte com cabeçote móvel e controlo CNC, concebida para cortar materiais flexíveis e semi-rígidos em chapa ou bobina. A ferramenta de corte é montada sob o cabeçote móvel para garantir estabilidade e precisão repetível no corte.

Vídeo
Mostra o movimento fluido e preciso do cabeçote móvel, elemento central do sistema de corte.

Características principais
A correia de corte em cartão oferece uma solução económica e facilmente substituível que reduz a manutenção. O software de aninhamento otimiza a disposição dos cortes para minimizar desperdícios. Está disponível um carregador automático de ferramentas para trocas rápidas e para integrar várias formas de corte no mesmo ciclo. A SA 121-cn pode cortar várias camadas simultaneamente para aumentar a produtividade.

Vantagens

• Correia de corte em cartão: económica e fácil de substituir
• Bomba servo integrada no cabeçote: baixo consumo de óleo, eficiência energética e redução de ruído
• Proteção do operador por cortina de luz
• Estrutura mecano-soldada robusta
• HMI intuitiva e fácil de usar
• Posição do HMI configurável à esquerda ou à direita; criação e armazenamento de programas de produção
• Interface multilíngue
• Corte de formas simples ou complexas com desperdício mínimo
• Alta precisão de corte e paralelismo constante
• Limpeza e manutenção reduzidas
• Acesso facilitado à manutenção
• Unidade hidráulica e quadro elétrico integrados na máquina
• Carregamento de ferramentas possível pela esquerda ou direita

Aplicações

• Borracha
• Cartão
• Couro
• Feltro
• Isolantes
• Juntas
• Sarro
• Tapete
• Espuma
• Papel
• Plásticos
• PVC
• Revestimentos de pavimentos
• Materiais sintéticos
• Têxtil

Setores

• Aeronáutica
• Mobilier
• Automóvel
• Compósitos
• Indústria
• Roupa de cama
• Marroquinaria
• Medicina
• Embalagem
• Peças termoformadas
• Ponto de venda
• Estofaria

Por que escolher Suteau-Anver?
Com quase 80 anos de experiência, a Suteau-Anver fornece máquinas ajustadas às necessidades dos fabricantes e oferece know-how setorial.

Peças sobressalentes
A Suteau-Anver mantém um armazém centralizado de peças sobressalentes com mais de 20 000 referências, cobrindo as suas máquinas e as de parceiros para distribuição em França.

Assistência pós-venda
Uma linha de apoio especializada realiza diagnósticos de primeiro nível e, quando possível com a ajuda do utilizador, pode efetuar assistência remota.

Especificações técnicas
Alimentação: Trifásica 400 V + Neutro + Terra
Potência elétrica: 16 kW
Tensão de comando: 24 V
Ar comprimido: 6 bar
Velocidade de corte: 50–200 mm/s
Curso ajustável: 5–210 mm
Força de corte: 50 toneladas
Abertura máxima sem ferramenta: 210 mm
Dimensões máximas da ferramenta: 850 × 850 mm
Largura útil: 1900 mm
Altura máxima do material: 110 mm
Velocidade rápida subida/descida: 200 mm/s
Ritmo máximo: 18–50 cortes/min (dependente da forma/tamanho e altura do material)

Opções

• Manutenção remota
• Troca automática de ferramentas
• Outras potências de corte
• Outras dimensões de ferramentas
• Outras larguras de material
• Outros tipos de correia
• Sistemas de recolha de peças: robô, desempilhador, garra
