Unidade de estampagem de rolo a rolo VFS

açode plástico

Visão geral

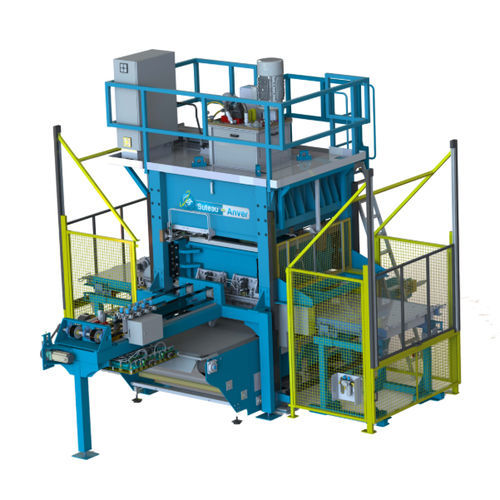

Conheça a prensa de corte hidráulica SUTEAU-ANVER com ponte móvel, modelo VFS, uma máquina industrial de corte por matriz concebida para precisão, eficiência e alta velocidade no processamento de materiais flexíveis não metálicos. Destinada à produção em série, processa materiais em rolos ou chapas sobre correia, chapa de aço ou polipropileno.

Projeto e construção
A estrutura da máquina é composta por uma mesa fixa e uma viga superior fixa montadas em quatro colunas verticais. A viga móvel está ligada à viga superior por um cilindro hidráulico central que controla subida e descida. A guiagem da viga é assegurada nos quatro cantos por elementos de céloron em contacto com as colunas; a máquina é concebida para operar com um esforço de corte simétrico em relação à área central de corte.

Paradas, ajuste e controle
O ponto inferior de corte é definido por quatro paradas mecânicas. O ajuste dessas paradas de acordo com a altura da matriz é automático e realizado durante uma fase de regulagem. As paradas são motorizadas por um motorredutor e um variador eletrónico de velocidade. Após o ajuste, o painel de controlo permite corrigir a posição do ponto de corte com uma precisão de 0,01 mm. As quatro posi-paradas estão integradas na mesa fixa. Opcionalmente existe um sistema de pulverização de ar para evitar a contaminação da parte superior das paradas. A posição da parada superior também é ajustável para definir a folga entre a face superior do material e as lâminas; o ajuste pode ser feito a qualquer momento através do painel de controlo. A posição é monitorizada por um potenciômetro linear com precisão de +/- 5 mm.

Operação e segurança
Para garantir a segurança do operador durante intervenções sob a viga móvel, esta pode ser bloqueada hidraulicamente na posição elevada. Este bloqueio é automático durante a paragem da máquina ou a troca da matriz.

Principais características

• Prensa industrial de corte por matriz para materiais flexíveis não metálicos
• Concepção hidráulica com viga móvel para cursos controlados e repetíveis
• Desempenho de corte em alta velocidade adequado para produção em série
• Ajuste preciso das paradas com capacidade de correção de 0,01 mm
• Bloqueio hidráulico da viga móvel para segurança do operador
• Adaptável a alimentação por rolos ou chapas e a vários tipos de mesa

Opções

• Sistema de rotação do bloco/matriz
• Placa de aço temperado retificada – Espessura 10 mm – Dureza 60 HRC
• Placa aquecida:
  • Placa de aço com elementos de aquecimento tipo barra
  • Temperatura máxima 200°C +/- 5°
  • Regulação de temperatura PID
• Suporte de matriz
• Carregamento e descarregamento automático de matrizes desde a correia
• Módulo de controlo remoto
• Sistemas automáticos de alimentação
• Sistemas automáticos de saída
• Carregador de ferramentas com armazenador de 5 ferramentas e proteções de acesso
• Transportadores de rolos, transportadores por garra e correias sem garra
• Correia de corte aspirante
• Mesas automáticas, despaletizadores e paletizadores

Especificações técnicas

• Alimentação elétrica: 400 Volts trifásico + Neutro + Terra 50 Hz
• Potência instalada: 11 kW a 30 kW conforme versões
• Alimentação pneumática: Ar seco 6 Bars
• Largura da mesa de corte: Conforme necessidade
• Profundidade da mesa de corte: Conforme necessidade
• Força de corte: 100 a 500 toneladas
• Curso máximo da viga: 180 mm (outro curso sob pedido)
• Abertura máxima da viga: 200 mm (outra abertura sob pedido)
