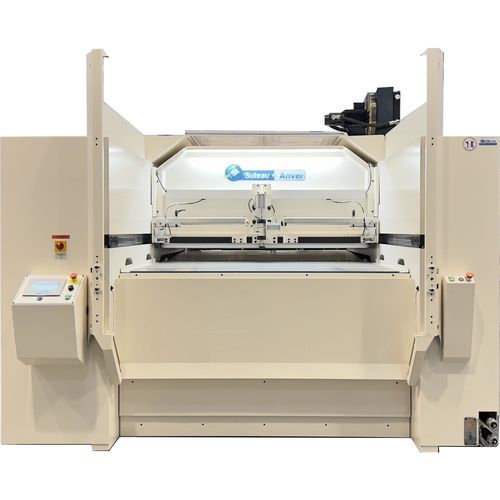

Prensa hidráulica XPM

motorizadaeletrônicade corte

Visão geral
A prensa hidráulica de corte por matriz com ponte retrátil SUTEAU-ANVER SA XPM foi projetada para cortes precisos, silenciosos e de alta produção em materiais não metálicos flexíveis e semi-rígidos. Combina uma ponte móvel horizontal acionada por motorredutor com uma mesa que sobe verticalmente acionada por 2 ou 4 cilindros hidráulicos, e um sistema patenteado de injeção de óleo que alimenta os cilindros da mesa a partir de um cilindro principal com válvulas de retenção. O recuo da ponte é ajustável no ecrã tátil por incrementos de 100 mm. Barreira frontal certificada CE e proteções traseiras asseguram a segurança do operador. Fabricado em França.

Aplicações / Campos de aplicação

• Sintéticos
• Têxteis
• Couro
• Juntas
• Espumas
• Plásticos
• Carpete
• Feltro
• Borracha
• Outros materiais flexíveis e semi-rígidos

Principais características funcionais

• Conceito de ponte retrátil que libera a área de corte para posicionamento da matriz e remoção das peças
• A ponte pode transportar a matriz ou as contrapartes podem ser montadas na ponte ou na mesa
• Pressão de mesa por 2 ou 4 cilindros hidráulicos para pressão equilibrada e paralela
• Sistema patenteado de injeção de óleo com cilindro principal e válvulas de retenção para os cilindros da mesa
• Interface de operador tátil multilingue; recuo da ponte parametrizável em passos de 100 mm
• Segurança: barreira de células certificada CE à frente e proteções traseiras
• Alta cadência: até 10 cortes por minuto
• Fabricado em França

Opções (selecionáveis)

• Sistemas de alimentação de material
• Desbobinadores / suportes de bobinas
• Batentes mecânicos (para máquinas de 2 e 4 cilindros)
• Sistema de manutenção de pressão para termocompressão
• Servomotor na ponte para precisão frontal ±0,2 mm
• Sistemas de rotação do bloco/matriz sob a ponte ou na mesa
• Corte em placa de aço temperado rectificada (com batentes mecânicos)
• Placas de aquecimento
• Iluminação dimável
• Suporte de matriz acima da ponte
• Suporte de matriz sob a ponte
• Máquina sem painel frontal
• Módulo de controlo remoto / telemanutenção
• Versão design personalizada
• Pintura mediante pedido

Versões disponíveis (exemplos)

• Gama 2 cilindros (exemplos): 1600 x 800 – 80T & 100T; 1600 x 900 – 80T & 100T; 2000 x 800 – 80T & 100T; 2000 x 900 – 80T & 100T; 2400 x 800 – 80T & 100T; 2400 x 900 – 80T & 100T
• Gama 4 cilindros (exemplos): 1600 x 900 – 130T/150T/200T/250T/300T; 1600 x 1200 – 130T/150T/200T/250T/300T; 1600 x 1500 – 130T/150T/200T/250T/300T; 2000 x 900 – 130T/150T/200T/250T/300T; 2000 x 1200 – 130T/150T/200T/250T/300T; 2000 x 1500; 2000 x 2000; 2000 x 2500; 2400 x 900; 2400 x 1200; 2400 x 1500 (potências conforme acima)

Características técnicas
Potência útil de corte: de 80 a 500 Toneladas
Velocidade da ponte (avançar/retornar): 52 m/min
Precisão de paragem da ponte: +/-5 mm
Curso ajustável: 20 a 120 mm (220 mm opção)
Velocidade de corte: 22 mm/s (fixa)
Abertura entre mesa e ponte (sem matriz e bloco): 40 a 160 mm (250 mm opção)
Altura da superfície de trabalho: 940 mm

Especificações técnicas

• Fabricante / Marca: SUTEAU-ANVER
• Modelo: SA XPM
• Tipo: Prensa hidráulica de corte por matriz com ponte retrátil
• Potência de corte: 80–500 T (consoante a versão)
• Velocidade da ponte: 52 m/min
• Precisão de paragem: +/- 5 mm
• Curso ajustável: 20–120 mm (220 mm opção)
• Velocidade de corte: 22 mm/s (fixa)
• Abertura mesa/ponte: 40–160 mm (250 mm opção)
• Altura de trabalho: 940 mm
• Acionamento da mesa: 2 ou 4 cilindros hidráulicos, pressão equilibrada
• Sistema patenteado de injeção de óleo (cilindro principal com válvulas de retenção para cilindros da mesa)
• Recuo do ponte ajustável via ecrã tátil em passos de 100 mm
• Taxa de produção: até 10 cortes por minuto
• Segurança: barreira frontal certificada CE e proteções traseiras
• Construção: estrutura mecânica soldada
• Largura de material: até 3000 mm (materiais macios, mono ou multi-espessura)
