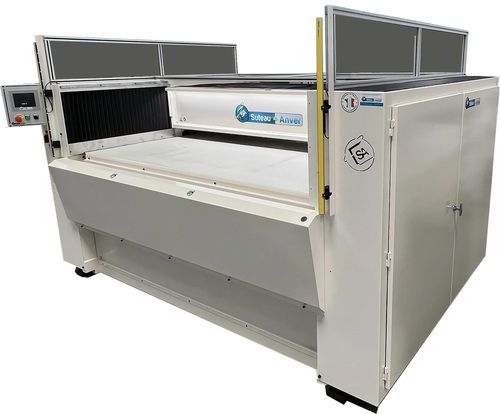

Prensa hidráulica PTMV

corte e vincopara plásticosde borracha

Visão geral do produto
A prensa de corte hidráulica PTMV com ponte retrátil foi projetada para o corte eficiente de materiais não metálicos. Uma ponte horizontal avança e retrai accionada por um cilindro hidráulico a cada ciclo de corte, libertando totalmente a área de corte durante a retracção para que o operador posicione a matriz e retire as peças cortadas. A mesa eleva‑se verticalmente para encontrar a ponte na posição avançada. A matriz pode ser montada na face da ponte ou sob a ponte conforme a configuração. A distância de recuo da ponte é ajustável no ecrã tátil em incrementos de 100 mm. A máquina inclui um interface tátil multilíngue e foi concebida para produtividade, manutenção mínima e segurança do operador.

Materiais

• Borracha
• Cartão
• Couro
• Feltro
• Isolantes
• Juntas
• Azeviche
• Tapete
• Espuma
• Papel
• Plástico
• PVC
• Revestimentos de pavimentos
• Sintéticos
• Têxteis

Características principais

• Prensa hidráulica de corte: Sistema hidráulico integrado para força de corte consistente e controlo de ciclo.
• Ponte retrátil: A ponte horizontal retrai após cada corte para maximizar o acesso à área de corte e facilitar o posicionamento da matriz e a remoção das peças.
• Construção robusta e interface do operador: Estrutura mecano‑soldada com controlo tátil multilíngue para operação simples e manutenção reduzida.
• Alta precisão de corte e ritmo produtivo: Parâmetros ajustáveis e paragem precisa do ponte garantem cortes repetíveis a velocidades industriais.
• Versatilidade de materiais e setores: Adequada para borracha, couro, espuma, têxteis, compósitos e setores como automóvel, embalagem, mobiliário e médico.
• Opções personalizáveis: Diversos acessórios e configurações opcionais; projetada e fabricada em França.

Características técnicas
Alimentação elétrica: 400 V trifásico + Neutro + Terra, 50 Hz
Velocidade da ponte (avançar/retroceder): 56 m/min
Precisão de paragem do ponte: +/-10 mm
Velocidade de aproximação: 167 mm/s (fixa)
Velocidade de corte: 22 mm/s (fixa)
Velocidade de abertura: 198 mm/s (fixa)
Curso: 70 mm
Folga entre mesa e ponte (sem matriz/bloco): 110 mm
Altura da superfície de trabalho: 940 mm

Opções

• Sistemas de alimentação
• Desbobinadores
• Iluminação regulável
• Suporte de matriz acima do ponte
• Suporte de matriz abaixo do ponte
• Máquina sem painel frontal
• Paradas de posição mecânicas
• Isolamento acústico
• Pintura por encomenda (RAL)
• Bloco de corte / sistemas de fixação de matriz
• Bomba servo

Versões disponíveis

• Versão CE / trifásica
• Versão 100% elétrica

Área útil e potência de corte

• 1000×500 mm — 25 toneladas
• 1600×600 mm — 40 toneladas
• 2000×800 mm — 70 toneladas
• 2000×900 mm — 100 toneladas

Especificações técnicas

• Modelo: PTMV
• Alimentação elétrica: 400 V trifásico + Neutro + Terra, 50 Hz
• Velocidade da ponte (avançar/retroceder): 56 m/min
• Precisão de paragem: +/- 10 mm
• Velocidade de aproximação: 167 mm/s (fixa)
• Velocidade de corte: 22 mm/s (fixa)
• Velocidade de abertura: 198 mm/s (fixa)
• Curso: 70 mm
• Folga mesa/ponte sem matriz/bloco: 110 mm
• Altura da superfície de trabalho: 940 mm
• Áreas disponíveis e forças: 1000×500 mm (25 t); 1600×600 mm (40 t); 2000×800 mm (70 t); 2000×900 mm (100 t)
