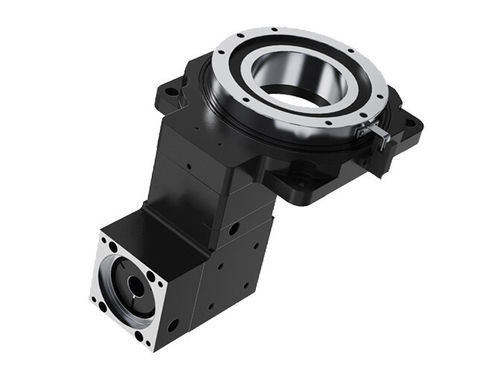

Mesa rotativa indexadora acionada por motor 60Z

horizontalocapara máquina-ferramenta

IntroduçãoA mesa rotativa oca de ângulo reto é uma versão melhorada da mesa rotativa oca padrão, incorporando um conjunto integrado de engrenagens cónicas de ângulo reto para redirecionar a orientação de entrada para otimização do espaço. A sua estrutura oca central permite que as tubagens (por exemplo, tubos de ar, cabos eléctricos) passem pelo centro da mesa rotativa, resolvendo os problemas de emaranhamento de cabos comuns nos mecanismos rotativos tradicionais. Acionada por um servomotor, a plataforma utiliza a redução de engrenagens ou a transmissão por parafuso sem-fim para obter um controlo angular de alta precisão, ao mesmo tempo que proporciona uma rigidez excecional e uma exatidão de posicionamento repetido.(a) O canal oco central facilita a transmissão de meios (ar/líquido/elétrico), simplificando a disposição do equipamento.(b) A interface do motor montada lateralmente evita a interferência entre tubagens e componentes móveis.Suporte de elevada rigidezOs rolamentos de rolos cruzados de precisão com rolos pré-carregados escalonados a 90° suportam cargas radiais, axiais e de capotamento, proporcionando uma rigidez 5 a 10 vezes superior à dos rolamentos convencionais.Elevada precisão de rotaçãoA mesa giratória é submetida a uma retificação secundária para garantir tolerâncias geométricas rigorosas (coaxialidade, paralelismo), obtendo uma precisão de rotação superior.Compatibilidade flexível(a) Compatível com qualquer marca de servomotores/motores passo a passo; suporta flanges personalizadas e interfaces de perfuração do veio.(b) O design modular permite a instalação horizontal/vertical para uma maior escalabilidade.EspecificaçõesAtuadores rotativos ocos de ângulo rectoModelo60Z85Z-0585Z-10130Z170Z-10200Z280ZReduction Ratio1015101520302030203050203050203050Hollow Bore Diametermmφ28φ33φ33φ62φ72φ100φ150Rated Output TorqueN·m5N·m18N·m18N·m3455N·m55N·m55N·mMaximum SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeat Positioning AccuracyArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAllowable Axial LoadN150N300N500N2000N2000N4000N7000NAllowable Radial LoadN300N200N250N1200N1200N2500N3500NTable Parallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmOD Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmMoment of Inertiakg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2Positioning AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecOperating Temperature°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hProtection RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBKey Features / Technical SpecificationsIntegrated right-integrada para otimização do espaçoEstrutura oca central para passagem de cabos e tubagensAccionado por servo com transmissão por engrenagem ou parafuso sem-fimAlta rigidez e precisão de posicionamento repetidoRolamentos de rolos cruzados de precisãoCompatível com vários servomotores/motores passo a passoConcepção modular para instalação flexívelMúltiplos modelos e relações de redução disponíveisBinário de saída nominal até 55N-mPrecisão de posicionamento repetido: ±15 arcsecClassificação de proteção: IP40Temperatura de funcionamento: -10°C a 90°CVida útil: 20.000 horas
