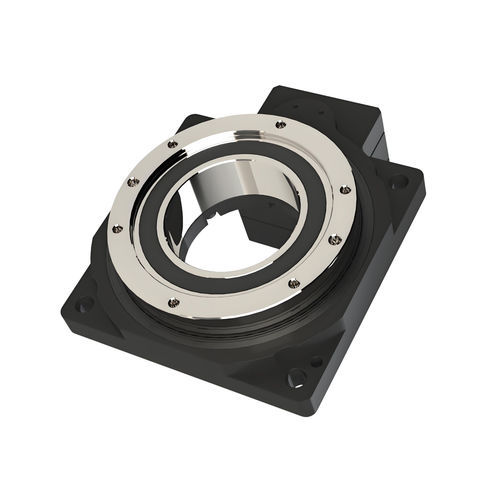

Servorredutor planetário 60K-0510

de eixos ortogonaisde eixo vazado5–10 Nm

A plataforma rotativa oca padrão é um dispositivo integrado que combina funções de transmissão e posicionamento de precisão. O seu design central apresenta uma estrutura oca, permitindo que as tubagens (como tubos e fios) passem pelo centro da mesa rotativa. Pode ser ligado diretamente a um servo motor. Acionada por um servomotor e utilizando redução de engrenagens, esta plataforma consegue um controlo angular de alta precisão e possui caraterísticas como elevada rigidez e elevada precisão de posicionamento repetitivo. Pode servir de substituto para motores DD e divisores de cames.Conceção da estrutura ocaO canal oco central permite a transmissão de meios (ar/líquido/elétrico), simplificando a disposição do equipamento.A interface do motor montada lateralmente evita a interferência entre condutas e componentes móveis.Suporte de elevada rigidezOs rolamentos de rolos cruzados de precisão com rolos pré-carregados escalonados a 90° suportam cargas radiais, axiais e de capotamento, oferecendo uma rigidez 5 a 10 vezes superior à dos rolamentos convencionais.Precisão de rotação ultra-elevadaA mesa giratória é submetida a uma retificação secundária para garantir tolerâncias geométricas rigorosas (coaxialidade, paralelismo), alcançando uma precisão de rotação ao nível dos micrómetros.Precisão de posicionamento de repetição ≤5 segundos de arco para modelos selecionados, satisfazendo os requisitos de alinhamento de precisão.Compatibilidade flexívelCompatível com qualquer marca de servomotores/motores passo a passo; flanges personalizáveis e interfaces de perfuração do veio.O design modular suporta a instalação horizontal/vertical para uma maior escalabilidade.Transmissão de alta fiabilidadeO redutor de engrenagens helicoidais de fase única (classe de precisão ≤5) com design de folga ajustável minimiza o erro de transmissão.O sistema de engrenagens cónicas de precisão permite um ajuste angular infinito.Specifications TableStandard Hollow Rotary ActuatorsModel60K-05\1085K-05\10\18110K-05\10130K-06\10\18170K-05\10200K-10\18280K-10Plataforma de saídaRolamento de rolos cruzadosRolamento de rolos cruzadosRolamento de rolos cruzadosRolamento de rolos cruzadosRotação Rangedeg0-360°（Contínua）0-360°（Contínua）0-360°（Contínua）0-360°（Contínuo）Motor compatível（tamanho）mm50-100Wφ8-φ30-φ45-M3 Servo Motor50-100Wφ8-φ30-φ45-M3 Servo Motor100-200Wφ8-φ30-φ45-M3 Servo Motor100-200Wφ8-φ30-φ45-M3 Servo MotorRazão de redução51051018510610181018101818Hollow Boremmφ28φ33φ35φ62φ33φ72φ100φ150Torque de rotaçãoN-m5N-m6.5N·m18N·m14N·m18N·m35N·m35N·m43N·m34N·m25N·m55N·m45N·m112N·m85N·m85N·mMax SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatabilityArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAxial LoadN250N250N500N500N2000N2000N3000N4000N4000NRadial LoadN125N125N250N250N1200N1200N2000N2500N2500NParallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmInertiakg·m2735x10-7kg·m21203x10-6kg·m21483x10-6kg·m21203x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecTemp. Range°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hIP RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBTags: redutor planetário industrial, redutor planetário, redutor planetário, redutores planetários, mesa rotativa oca, plataforma rotativa oca, mesa rotativa planetária, atuador rotativo de eixo oco, atuador de eixo ocoEspecificações Técnicas / Caraterísticas:Transmissão e posicionamento de precisão integradosEstrutura oca para passagem de cabos/tubulaçõesLigação direta do servomotorAlta rigidez e precisão de posicionamento repetitivoSuporte de rolamento de rolos cruzadosUltra-alta precisão rotacional (≤30 arcsec)Repetibilidade: ±15 arcsecRelações de redução: 5, 6, 10, 18Binário nominal: 5N-m a 112N-m (dependente do modelo)Velocidade máxima: 200rpmCarga axial: até 4000NCarga radial: até 2500NParalelismo: 0,02mmEsquecimento da face: 0.01mmVida útil: 20000hClassificação IP: IP40Nível de ruído: ≤65dBOrmadura de funcionamento: -10°C~90°C
