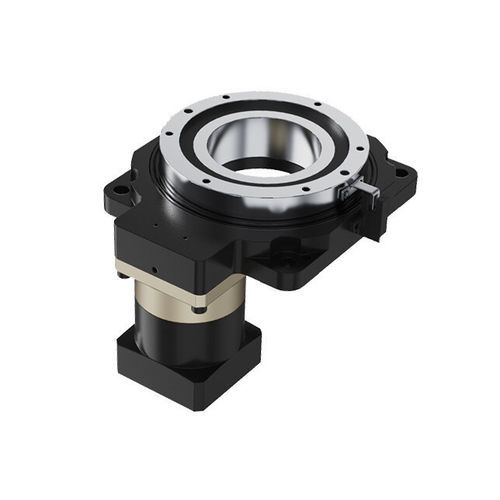

Mesa rotativa indexadora acionada por motor 85A-05

horizontalverticaloca

Introdução do produto Uma mesa rotativa oca planetária é um sistema integrado que combina um redutor planetário com uma plataforma rotativa oca, oferecendo uma gama mais ampla de relações de engrenagem adaptadas a aplicações específicas. Seu design central apresenta uma estrutura oca, permitindo que tubulações (por exemplo, tubos de ar, cabos elétricos) passem pelo centro do prato giratório, eliminando os problemas de emaranhamento de cabos comuns em mecanismos rotativos tradicionais. Acionada por um servomotor, a plataforma alcança controle angular de alta precisão através da redução de engrenagens ou transmissão de engrenagem de parafuso, oferecendo rigidez excepcional e precisão de reposicionamento repetida. Características - Design de Estrutura Oca: O canal oco central permite a transmissão de mídia (ar/líquido/elétrico), simplificando a disposição do equipamento. A interface do motor montada lateralmente evita interferências entre tubulações e componentes móveis. - Redutor Planetário Integrado: Oferece várias opções de relação de engrenagem para atender aos requisitos específicos da aplicação. - Suporte de Alta Rigidez: Rolamentos de rolos cruzados de precisão com rolos pré-carregados escalonados a 90° suportam cargas radiais, axiais e de tombamento, oferecendo rigidez 5 a 10 vezes maior do que os rolamentos convencionais. - Alta Precisão Rotacional: O prato giratório passa por um retificação secundária para garantir tolerâncias geométricas rigorosas (coaxialidade, paralelismo), alcançando precisão rotacional superior. - Compatibilidade Flexível: Compatível com qualquer marca de motores servo/passo a passo; suporta flanges personalizadas e interfaces de eixo. O design modular permite instalação horizontal/vertical para maior escalabilidade. Tabela de Especificações Atuadores Rotativos Ocos Planetários Modelo: 85A-05, 85A-10, 110A-05, 110A-10, 130A-6/10, 170A-10, 200A-10, 280A-10 Relação de Estágio: 5, 10 Relação Planetária: 5, 7, 10 Relação de Redução Total: 25, 35, 50, 70, 100 Diâmetro do Furo Oco: φ33 mm, φ35 mm, φ62 mm, φ72 mm, φ100 mm, φ150 mm Torque de Saída Nominal: 14-120 N·m Velocidade Máxima: 200-250 rpm Precisão de Reposicionamento: ±15 arcsec Carga Axial Permitida: 500-7000 N Carga Radial Permitida: 250-3500 N Paralelismo da Mesa: 0,02 mm Desvio de Face: 0,01 mm Desvio OD: 0,01 mm Momento de Inércia: 1203x10-6 a 361220x10-7 kg·m2 Precisão de Posicionamento: ≤30 arcsec Temperatura de Operação: -10°C~90°C Vida Útil: 20.000 horas Classificação de Proteção: IP40 Nível de Ruído: ≤65 dB Tags: redutor planetário, redutor de velocidade planetário, caixa de redução planetária, mesa rotativa oca, plataforma rotativa oca, redutor de velocidade, atuador rotativo de eixo oco, atuador de eixo oco Especificações Técnicas / Características: - Estrutura oca para passagem de cabos/tubulações - Acionado por servo para controle angular preciso - Alta rigidez e precisão de reposicionamento - Múltiplas relações de engrenagem disponíveis - Rolamentos de rolos cruzados para alta capacidade de carga - Compatível com vários motores servo/passo a passo - Instalação horizontal/vertical - Classificação de proteção: IP40 - Nível de ruído: ≤65dB - Vida útil: 20.000 horas - Temperatura de operação: -10°C~90°C
