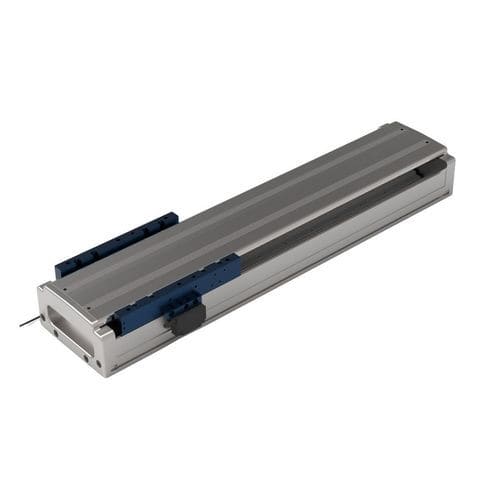

Motor linear CA TLSA-120-C1

CCsem escovasplano

Introdução
O TLSA-120-C1 mono eixo (slide de motor linear, atuador linear, estágio de posicionamento de precisão) converte energia elétrica diretamente em movimento mecânico linear. Ao eliminar elementos de transmissão intermédios fornece estrutura simplificada, grande curso, alta aceleração, resposta rápida e elevada precisão de posicionamento.

• Aplicações típicas: fabrico de semicondutores; produção de baterias para novas energias; montagem de eletrónica 3C; usinagem de precisão; equipamentos de inspeção; corte e soldadura a laser; sistemas de dosagem e revestimento; máquinas-ferramenta CNC; máquinas de gravação.

Modelos e Parâmetros
T (mm): 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480, 520, 560, 600, 640, 680, 720, 760, 800, 840, 880, 920, 960, 1000, 1040, 1080, 1120, 1160, 1200, 1240, 1280, 1320, 1360, 1400, 1440, 1480
A (mm): 18, 38, 58 (dependendo do modelo)
L (mm): 304, 344, 384, 424, 464, 504, 544, 584, 624, 664, 704, 744, 784, 824, 864, 904, 944, 984, 1024, 1064, 1104, 1144, 1184, 1224, 1264, 1304, 1344, 1384, 1424, 1464, 1504, 1544, 1584, 1624, 1664, 1704

Configuração & Desempenho

• Motor: TCQ-030-C1C2-UN-5.0 (comprimento de cabo padrão 5 m)
• Correntes de accionamento: contínuo 2,2 A; pico 8,4 A
• Feedback: escala magnética — resolução 1 μm (cabo 5 m); escala óptica — resolução 0,5 μm (cabo 5 m)
• Sistema de guias: 15 trilhos-guia duplos
• Empuxo: contínuo 120 N; pico 480 N
• Reta: ±10 μm / 300 mm
• Repetibilidade: magnética ±5 μm / 500 mm; óptica ±2 μm / 500 mm
• Peso: 4,8 kg para 80 mm de curso; +0,75 kg por cada 40 mm adicionais
• Modos de instalação: horizontal ou montagem lateral
• Dimensões e comprimentos especiais personalizáveis sob pedido

Tags

• linear motor
• linear module
• precision linear actuator
• linear actuator
• electric linear actuator
• high speed linear actuator
• linear motor actuator

Características / Especificações técnicas

• Designação do modelo: TLSA-120-C1
• Curso disponível (T): 80–1480 mm (séries listadas)
• Larguras de carro A: 18 / 38 / 58 mm (dependendo do modelo)
• Comprimentos totais L: séries de 304 mm a 1704 mm (dependendo do modelo)
• Motor recomendado: TCQ-030-C1C2-UN-5.0 (cabo 5 m)
• Classificação do driver: corrente contínua 2,2 A; corrente pico 8,4 A
• Opções de feedback: magnética 1 μm; óptica 0,5 μm (cabos 5 m)
• Guia: 15 trilhos-guia duplos
• Capacidade de empuxo: contínuo 120 N; pico 480 N
• Precisão / repetibilidade: magnética ±5 μm / 500 mm; óptica ±2 μm / 500 mm
• Tolerância de reta: ±10 μm / 300 mm
• Referência de peso: 4,8 kg (80 mm); +0,75 kg por cada 40 mm adicional
• Montagem: horizontal ou lateral
• Personalização: tamanhos e comprimentos especiais disponíveis sob pedido
