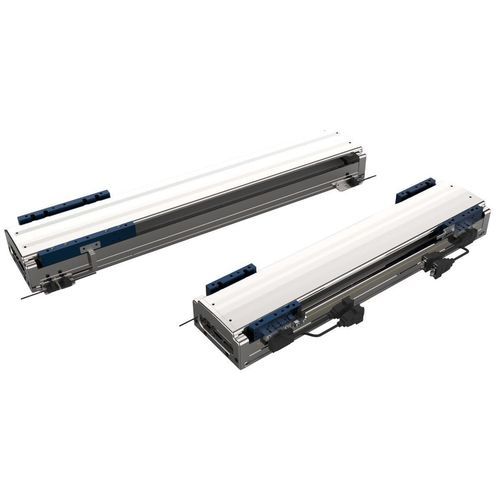

Motor linear CC TLSA-140-C1

sem escovasplanosem carcaça

Introdução
A série TLSA-140-C1 é um módulo de motor linear de alta precisão e alta rigidez projetado para automação de precisão, equipamentos para semicondutores, manuseio industrial e plataformas de movimento linear. O módulo oferece comprimentos personalizáveis e atua como componente de transmissão principal para permitir produção automatizada, melhorar rendimento e repetibilidade e reduzir erros de processo e custos.

Modelos e parâmetros do motor linear
T (mm): 80, 128, 176, 224, 272, 320, 368, 416, 464, 512, 560, 608, 656, 704, 752, 800, 848, 896
A (mm): 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34
Comprimento (mm): 240, 288, 336, 384, 432, 480, 528, 576, 624, 672, 720, 768, 816, 864, 912, 960, 1008, 1056

T (mm) (estendido): 944, 992, 1040, 1088, 1136, 1184, 1232, 1280, 1328, 1376, 1424, 1472, 1520, 1568, 1616, 1664, 1712, 1760
A (mm) (estendido): 58, 22, 46, 10, 34, 58, 22, 46, 10, 58, 22, 46, 70, 34, 58, 22, 46, 70
Comprimento (mm) (estendido): 1104, 1152, 1200, 1248, 1296, 1344, 1392, 1440, 1488, 1536, 1596, 1644, 1692, 1740, 1788, 1836, 1884, 1932, 1980

Configuração & Parâmetros de desempenho
Motor: TCL-030-C1-5.0 — Comprimento do cabo de alimentação: 5 m
Drivers: 3 A nominal — Corrente de pico: 12 A
Feedback: escala magnética (resolução 1 μm); escala óptica (resolução 0,5 μm)
Guia: guias duplas Tipo 15
Desempenho: empuxo contínuo 86 N; empuxo de pico 270 N
Comprimento: módulos em comprimento especial personalizáveis conforme requisitos do cliente
Precisão: repetibilidade escala magnética ±5 μm/500 mm; repetibilidade escala óptica ±2 μm/500 mm
Retidão: ±5 μm/300 mm
Referência de peso: curso 80 mm = 5,8 kg; cada 48 mm adicionais adiciona 0,75 kg
Instalação: horizontal ou montagem lateral

Características / Especificações técnicas

• Série: TLSA-140-C1
• Exemplo de motor: TCL-030-C1-5.0 (cabo de alimentação 5 m)
• Classificação do driver: 3 A nominal; 12 A pico
• Opções de feedback: escala magnética 1 μm; escala óptica 0,5 μm
• Tipo de guia: guias duplas Tipo 15
• Empuxo contínuo: 86 N
• Empuxo de pico: 270 N
• Repetibilidade: magnética ±5 μm/500 mm; óptica ±2 μm/500 mm
• Retidão: ±5 μm/300 mm
• Peso: 5,8 kg para 80 mm de curso; +0,75 kg por cada 48 mm adicionais
• Modos de instalação: horizontal ou montagem lateral
• Comprimentos: personalizáveis / sob pedido
