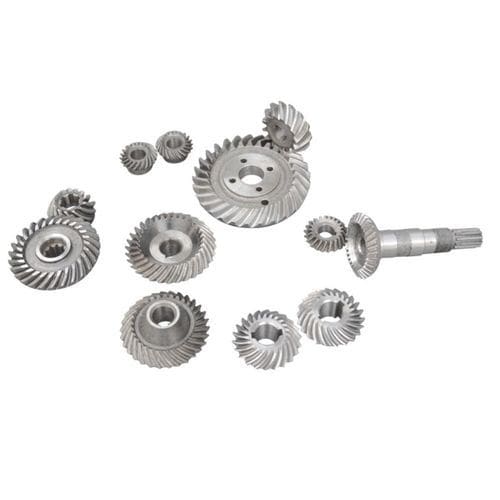

Roda de engrenagem cônica

de dentes helicoidaisindustrialpara transmissão

Introdução
Somos especializados em fabricação sob medida de engrenagens de precisão, com equipa de engenharia experiente e mais de 30 máquinas CNC avançadas de corte de engrenagens importadas dos EUA, Japão e fornecedores nacionais líderes. A produção integrada inclui corte de engrenagens cônicas espirais, lapidação, retificação e fresamento por rolos, apoiada por máquinas Oerlikon de lapidação, retificadoras de engrenagens cônicas e equipamentos de inspeção de precisão. Oferecemos serviço one‑stop desde a matéria‑prima até o produto acabado, para protótipos e produção em série.

Aplicações

• Máquinas‑ferramenta e redutores
• Subsistemas aeroespaciais e UAVs
• Robôs humanoides e industriais (juntas e transmissões)
• Equipamentos de mineração, petróleo & gás e processos químicos
• Impressão, aplicações marítimas e outros sistemas de transmissão de alta precisão

Características
1. Controlo de usinagem de precisão

• Processos avançados de retificação e acabamento para garantir tolerâncias geométricas apertadas
• Erro de perfil da dente controlado dentro de ±0.01 mm
• Desvio de helicóide mantido em ≤ 0.005 mm/m
• Adequado para aplicações de alta precisão: máquinas CNC, juntas robóticas e automação de precisão

2. Tecnologia de tratamento de superfície

• Cementação e têmpera para aumentar a dureza da superfície das dentes
• Shot peening para melhorar resistência ao desgaste e à fadiga
• Opção de nitretação para maior resistência à corrosão e vida útil prolongada

3. Capacidade de projeto personalizado

• Soluções à medida segundo espaço de instalação, relação de transmissão, velocidade de operação e condições de carga/torque
• Projeto e fabrico de engrenagens não padrão: deslocamento de perfil, dupla hélice (espinha de peixe), estruturas especiais de transmissão e componentes de precisão específicos

Especificações (resumo)
Intervalo de módulo: 0.3–35 mm (típico 0.5–30 mm) | Diâmetros: ≈10–2500 mm (dependente do processo; até 18000 mm para fresagem bruta) | Precisão: DIN 3–9 (típico DIN 5–8) | Tipos: retos, helicoidais, cónicos (reto/espiral/hipoide), em espinha, internos, semfím e engrenagens personalizadas.

Tabelas de capacidade detalhadas
Folha 1
Cabeçalho: Tipo | Estado | Módulo (M) | Diâmetros (mm) | Precisão (DIN)
Dentes cónicos retos - Forjamento | M0.5-M15 | Φ10~500 | DIN8-9
Planificação | M0.5-M15 | Φ10~Φ500 | DIN7-9
Retificação | M0.5-M15 | Φ10~Φ600 | DIN5-6
Usinagem 5 eixos | M35 Max. | Φ2500 Max. | DIN3-6
Cónicos espirais - Lapeado (Gleason) | M0.5-M15 | Φ10~Φ700 | DIN7-8
Retificação (Gleason) | M0.5-M30 | Φ10~1600 | DIN5-6
Corte duro (Klingelnberg) | M3.0-M30 | Φ200~Φ2500 | DIN5-6

Folha 2
Cabeçalho: Tipo | Estado | Módulo (M) | Diâmetros (mm) | Precisão (DIN)
Engrenagens retas - Hobbing fino | M0.3-M6.0 | Φ10~Φ400 | DIN5-6
Power Skiving | M0.3-M6.0 | Φ10~Φ600 | DIN5-6
Hobbing+Shaving | M0.3-M8.0 | Φ10~Φ800 | DIN7-8
Hobbing+Retificação | M0.5-M25 | Φ10~Φ2500 | DIN5-6
Fresagem+Retificação, 5 eixos | M3.0-M35 / M35 Max. | Φ50~Φ2500 / Φ2500 Max. | DIN3-6
Hobbing/Fresagem bruta (peças grandes) | M35 Max. | Φ18000 Max | DIN8-9
Engrenagens internas - Broaching/Skiving/Formação+Retificação | M0.3-M30 | Φ10~Φ2500 | DIN5-9

Características técnicas

• Intervalo de módulos: 0.3–35 mm conforme processo (típico 0.5–30 mm)
• Diâmetros possíveis: ≈10 mm até 2500 mm (processo-dependente), até 18000 mm para fresagem bruta
• Precisão: DIN3–DIN9 segundo processo e dimensão
• Processos: hobbing fino, power skiving, shaving, retificação (Gleason/Klingelnberg), lapeado, corte duro, usinagem 5 eixos, brochamento, fresagem+retificação
• Tratamentos superficiais: cementação e têmpera, shot peening, nitretação (opcional)
• Tolerâncias típicas: erro de perfil ≤ ±0.01 mm, desvio de helicóide ≤ 0.005 mm/m
