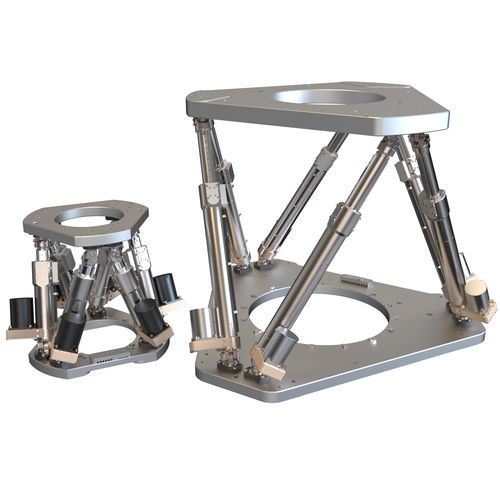

Hexápode de posicionamento ZONDAde passoa vácuopara raios X
Guardar nos favoritos
Comparar
Características
- Tipo
- de posicionamento
- Tipo de motor
- de passo
- Aplicações
- para a indústria dos semicondutores, para aplicações aeroespaciais, para teste, a vácuo, para robótica, para sala limpa, para fibra óptica, para alinhamento geométrico, para laboratório, de feixes óticos, para raios X, para aplicações médicas, para aplicações ópticas, para inspeção de wafers e metrologia, para manipulação de wafers
- Outras características
- alta precisão, sob medida, de precisão, de alta resolução, com codificador absoluto, por API, para cargas pesadas, para espelho, de satélite, com controlador, com cinemática paralela, com motor de passo
- Carga útil
MÁX: 400 kg
(881,8 lb)MÍN: 0 kg
(0 lb)- Deslocamento linear
MÁX: 200 mm
(8 in)MÍN: -200 mm
(-8 in)- Curso linear Y
MÁX: 200 mm
(7,87 in)MÍN: -200 mm
(-7,87 in)- Curso linear Z
MÁX: 150 mm
(5,91 in)MÍN: -150 mm
(-5,91 in)- Deslocamento angular
MÁX: 20 °
MÍN: -20 °
- Curso angular Y
MÁX: 20 °
MÍN: -20 °
- Curso angular Z
MÁX: 20 °
MÍN: -20 °
- Altura
750 mm
(29,5 in)- Resolução
5 µm
- Repetibilidade
2 µm
- Velocidade
8 mm/s
Descrição
PRECISÃO ALTA E CARGA ÚTIL PESADA
ZONDA hexápodo é um sistema 6DOF de capacidade elevada novo encontrando a exigência das aplicações amba elevada precisão, estabilidade, precisão, carga pesada e grandes cursos.
Projetado posicionar a carga útil de até 400 quilogramas com uma definição de 50 nanômetro somente, das ofertas hexápodas de ZONDA grande curso com 400 milímetros em XY, 300 milímetros em Z, e ° 40 nas três rotações Rx, relé e Rz.
ZONDA hexápodo tem agradecimentos das características da precisão ímpar e da estabilidade térmica aos componentes de integração do Invar com um CTE muito baixo (coeficiente da expansão térmica), os codificadores absolutos lineares integrados como um padrão nos atuadores e o projeto de junções particularmente rígidas.
ZONDA hexápodo pode ser usado em toda a orientação: vertical, horizontal, de cabeça para baixo…
Opcionalmente, ZONDA hexápodo pode ser o vácuo alto (10-6 mbar) ou a sala de limpeza compatível.
APLICAÇÕES
Instrumentação do ►
Sistema ótico do ►
Laboratórios de teste do ►
Aeronáutica do ► e espacial
Metrologia do ►
---
VÍDEO
Catálogos
Zonda hexapod
2 Páginas
