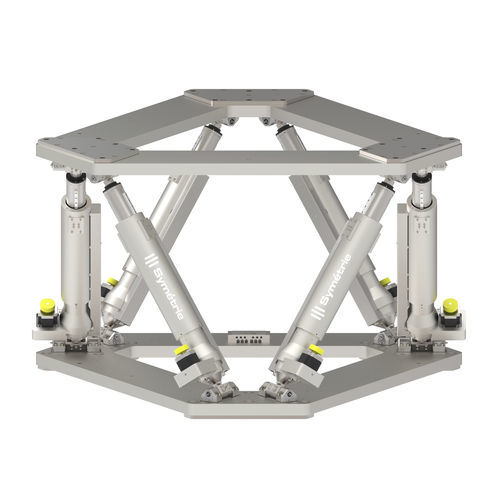

Hexápode de posicionamento JORANde passoindustriala vácuo
Guardar nos favoritos
Comparar
Características
- Tipo
- de posicionamento
- Tipo de motor
- de passo
- Aplicações
- para teste, para aplicações aeroespaciais, a vácuo, para sala limpa, para alinhamento geométrico, para raios X, para laboratório, para aplicações médicas, para aplicações ópticas, para a indústria dos semicondutores, para robótica, industrial, de feixes óticos
- Outras características
- sob medida, de precisão, alta precisão, com motor de passo, de alta resolução, com codificador absoluto, por API, para cargas pesadas, para espelho, de satélite, com controlador, com cinemática paralela
- Carga útil
MÍN: 0 kg
(0 lb)MÁX: 1.000 kg
(2.204,6 lb)- Deslocamento linear
MÍN: -170 mm
(-7 in)MÁX: 170 mm
(7 in)- Curso linear Y
MÍN: -170 mm
(-6,69 in)MÁX: 170 mm
(6,69 in)- Curso linear Z
MÍN: -100 mm
(-3,94 in)MÁX: 100 mm
(3,94 in)- Deslocamento angular
MÍN: 10 °
MÁX: 10 °
- Curso angular Y
MÍN: -10 °
MÁX: 10 °
- Curso angular Z
MÍN: -18 °
MÁX: 18 °
- Altura
750 mm
(29,5 in)- Resolução
0,1 µm
- Repetibilidade
0,25 µm
- Velocidade
1 mm/s
Descrição
O hexápode JORAN é um sistema de alta precisão concebido para posicionar e ajustar elementos com uma resolução angular de 0,5 µrad.
A conceção do JORAN, nomeadamente dos seus actuadores, articulações esféricas e plataformas de granito natural, assegura uma grande estabilidade e garante a qualidade do posicionamento ao longo do tempo.
As juntas esféricas em cerâmica podem ser substituídas por juntas universais se o curso angular for demasiado grande ou se as forças externas forem demasiado elevadas.
Desenvolvida em colaboração com o European Synchrotron ESRF, é ideal para suportar espelhos ou câmaras de vácuo em linhas de feixe de sincrotrões.
As plataformas de granito podem ser substituídas por plataformas de aço, se preferir.
---
