Amplificador de sinal 9400

de potênciade quatro canaiscom saída de corrente

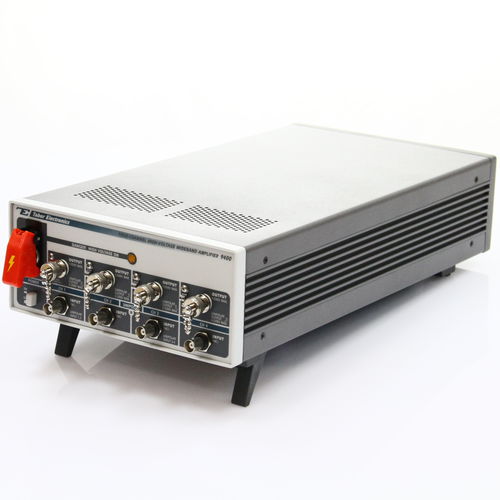

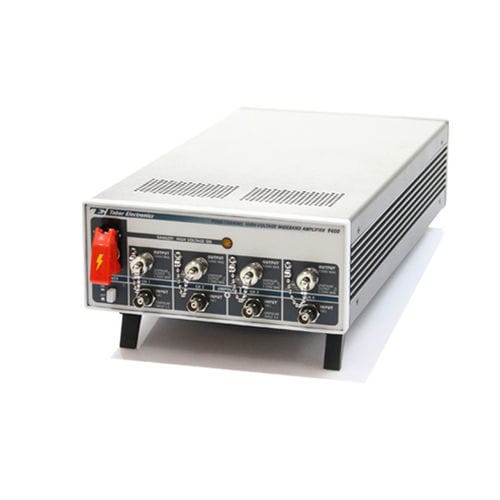

O modelo 9400 foi concebido como um amplificador de uso geral, de banda larga e alta tensão, tendo, no entanto, em mente aplicações específicas. Possui quatro canais integrados numa caixa de dimensões reduzidas, para poupar espaço e custos, sem comprometer a largura de banda nem a integridade do sinal. Largura de banda a potência máxima de CC a >500 kHz Taxa de variação até 400 V/µs Saídas de monitorização para cada canal Características O modelo 9400 pode emitir sinais de -200 V a +200 V com correntes contínuas até 50 mA por canal. A saída é acionada a partir de uma fonte de 0,1 Ω e, com alguma degradação da sua largura de banda, pode acionar cargas capacitivas até 1 nF, mantendo simultaneamente toda a sua gama de amplitudes. O modelo 9400 possui uma saída de monitorização no painel traseiro que divide o sinal de saída principal por 100, para aplicações que requerem a monitorização do sinal de saída com sensores de baixa tensão. Modos de funcionamento O 9400 dispõe de dois modos de funcionamento. O primeiro é o modo normal, em que cada canal amplifica e emite sinais bipolares com um ganho de x50. Neste modo, o sinal de entrada é amplificado e enviado para os terminais de saída sem alteração das suas propriedades originais, exceto o seu nível de amplitude. Utilizando este modo de funcionamento, cada canal pode ser utilizado separadamente para amplificar um sinal único. O segundo modo de funcionamento é o modo unipolar, no qual o sinal é aplicado a uma entrada, retificado, amplificado e transmitido através de duas saídas separadas. Ao utilizar este modo, o amplificador é convertido num sistema de uma entrada e duas saídas, especificamente concebido para acionar os atuadores para cima/para baixo e para a direita/para a esquerda de um micromotor MEMS típico, bem como para outras aplicações que exijam a conversão precisa de sinais bipolares em unipolares.
