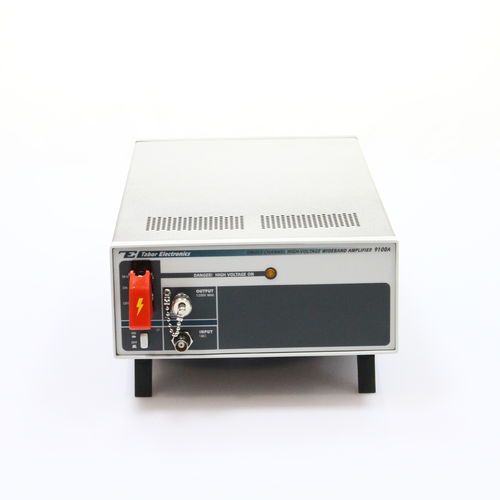

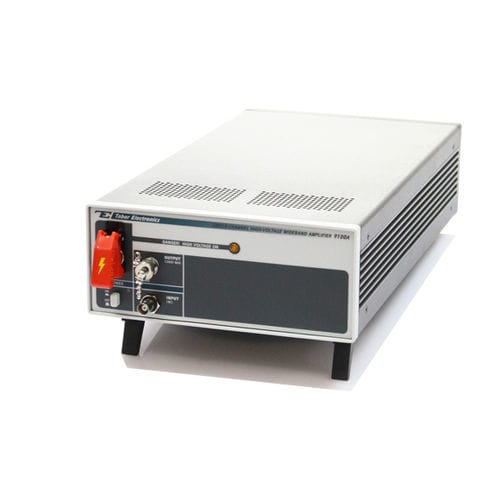

Amplificador de sinal 9100A

de potênciade via únicacom saída de corrente

O modelo 9100A foi concebido como um amplificador de uso geral, de banda larga e alta tensão, tendo, no entanto, em mente aplicações específicas. É fabricado numa caixa de dimensões reduzidas para poupar espaço e custos, sem comprometer a largura de banda nem a integridade do sinal. Largura de banda a potência máxima de CC a >500 kHz Taxa de variação até 400 V/µs Características Resolva problemas comuns O modelo 9100A pode emitir sinais de -200 V a +200 V com correntes contínuas até 125 mA. A saída é acionada a partir de uma fonte de 0,1 ? e, com alguma degradação da sua largura de banda, pode acionar cargas capacitivas até 1 nF, mantendo simultaneamente toda a sua gama de amplitudes. O modelo 9100A possui uma saída de monitorização no painel traseiro que divide o sinal de saída principal por 100, para aplicações que requerem a monitorização do sinal de saída com sensores de baixa tensão. Aplicações-alvo A caixa do amplificador foi concebida para ser empilhada por cima ou por baixo de outros produtos Tabor. Também pode ser montado ao lado de um gerador Tabor num rack padrão de 19". A combinação de gerador de formas de onda e amplificador é a solução ideal para praticamente qualquer aplicação de alta tensão e ampla largura de banda. Segurança A segurança desempenhou um papel fundamental durante a conceção do Modelo 9100A. O percurso de alta tensão para o circuito do amplificador é bloqueado por um interruptor mecânico no painel frontal e a aplicação acidental de alta potência ao UUT é impedida por uma trava de segurança. O 9100A só emitirá sinais de alta tensão depois de a trava de segurança ter sido levantada e o interruptor de alta tensão colocado na posição ON. Em situações de emergência, é possível acionar a trava de proteção para remover imediatamente a alta tensão dos terminais de saída. Como recurso visual adicional de segurança, uma luz vermelha acende no painel frontal sempre que a alta tensão é ativada.
