Amplificador de sinal 9200

de potênciade duas viascom saída de corrente

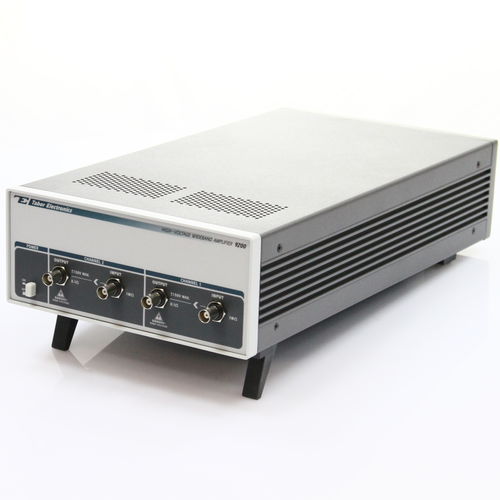

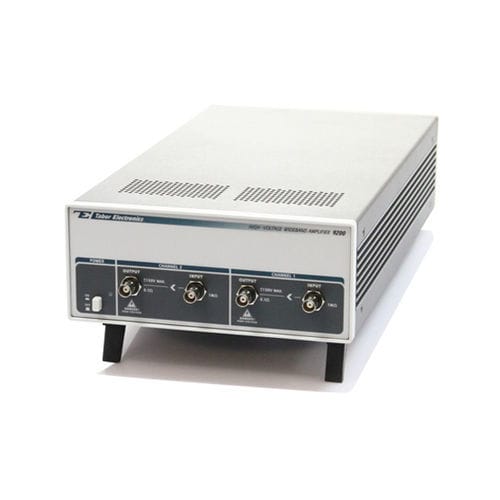

O Modelo 9200 é um amplificador de potência de bancada, de canal único/duplo, com 2U e tamanho de meio rack, concebido para a amplificação de sinais. Com uma pureza de sinal sem precedentes, o Modelo 9200 amplifica sinais desde CC até mais de 500 kHz. A unidade possui um ganho fixo de x15; no entanto, o mesmo amplificador está disponível com ganho personalizado, sem qualquer degradação da pureza do sinal ou do desempenho. Largura de banda a potência máxima de CC a >500 kHz Taxa de variação até 200 V/µs Baixa distorção Baixo custo Características Resolve problemas comuns O Modelo 9200 funciona como um buffer amplificador para sinais emitidos por geradores de formas de onda, de funções ou de impulsos. A maioria destes geradores produz sinais limitados a 20 Vp-p em alta impedância. O modelo 9200 pode converter estas tensões para níveis que chegam aos 300 Vp-p. O amplificador tem uma capacidade de condução de corrente de ±100 mA por canal a partir de uma fonte de 0,1 ?. Embora a saída possa alimentar pequenas cargas capacitivas ou indutivas, para se tirar pleno partido do potencial de alta velocidade, recomenda-se que as características da carga sejam principalmente resistivas. O modelo 9200 suporta capacitância e indutância de carga até 100 pF e 0,5 mH, sem qualquer deterioração do desempenho. Nível de terra Este amplificador de potência avançado é fornecido com conectores de entrada e saída flutuantes, permitindo a flutuação a partir do nível de terra até 250 VCC. A única limitação é que as terras de entrada e saída devem estar ligadas ao mesmo nível. Esta capacidade é extremamente importante em aplicações em que o dispositivo amplificador deve estar no mesmo nível de terra que a sua fonte. A capacidade de flutuação pode ser ativada ou desativada através de uma ligação por jumper simples e acessível ao utilizador. Aplicações-alvo A caixa do amplificador foi concebida para ser empilhada por cima ou por baixo de outros produtos da Tabor.
