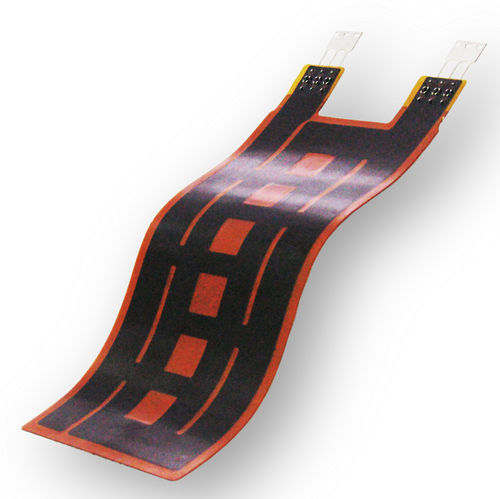

Manta térmica elétrica

sob medidaa bateria

Visão geral
Aquecedores de filme flexível ultrafinos em poliimida (tipo Kapton) projetados para gerenciamento térmico de precisão em aplicações industriais, médicas e aeroespaciais. Atributos típicos: construção ultrafina (0,22–0,26 mm), distribuição uniforme de calor, resposta térmica rápida e formato compacto adequado para conjuntos confinados.

Normas e capacidades
Biblioteca extensa de especificações retangulares padrão para acelerar testes POC e produção em volume. Soluções OEM/ODM disponíveis. Milhares de configurações reconhecidas por CSA, UL e CE para aplicações certificadas.

Aquecedores flexíveis retangulares padrão (exemplos)

• Aquecedores retangulares padrão 3V (alimentação por bateria — uso AC/DC)
• Aquecedores retangulares padrão 5V (alimentação USB — uso AC/DC)
• Aquecedores retangulares padrão 12V (uso AC/DC)
• Aquecedores retangulares padrão 24V (uso AC/DC)
• Aquecedores retangulares padrão 110V (uso AC/DC)
• Aquecedores retangulares padrão 120V (uso AC/DC)
• Aquecedores retangulares padrão 220V (uso AC/DC)
• Aquecedores retangulares padrão 230V (uso AC/DC)
• Aquecedores retangulares padrão 240V (uso AC/DC)
• Outras opções padrão de aquecedores retangulares

Orientação de seleção
Especifique comprimento, largura, elevação de temperatura desejada, voltagem, quantidade estimada, método de instalação preferido e ambiente de aplicação. Comprimento padrão do fio: 200 mm (20 cm); especifique comprimentos alternativos se necessário. Indique se é necessário adesivo de fixação ou padronização personalizada.

Observações

• Os valores de "elevação de temperatura" são de referência; a elevação real depende das condições ambientes, da interface térmica e da aplicação.
• Recomenda-se montagem por aperto quando a densidade de potência exceder 0,8 W/cm².
• Para variantes redondas, assegure que o comprimento (B) seja maior que a largura (A), conforme a geometria da aplicação.

Tabela básica do produto
Material: Poliimida (PI)
Forma: Retangular
Comprimento (disponível): 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
Largura (disponível): 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
Elevação de temperatura (referência): 30, 60, 90, 150, 180, 210 °C
Tensões (exemplos): 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC

Exemplo de seleção
Forma: Retangular
Tensão: 5 VAC/DC
Comprimento: 100 mm
Largura: 125 mm
Quantidade: 1.000 unidades
Aplicação: ATM externo
Elevação de temperatura: 30 °C
Outros requisitos: Necessário revestimento adesivo

Outros dados relacionados
Faixa de potência: 1,16 W ~ 738 W
Faixa de resistência: 2,11 Ω ~ 629.000 Ω
Densidade máxima de potência (Com adesivo / Sem adesivo): 0,8 W/cm2 / 2,36 W/cm2
Espessura (Com adesivo / Sem adesivo): 0,26 mm / 0,22 mm
Peso (Com adesivo / Sem adesivo): 0,05 g/cm2 / 0,04 g/cm2

especificações técnicas

• Material: Poliimida (PI)
• Formato: Aquecedor de filme flexível retangular ultrafino (tipo Kapton)
• Comprimentos disponíveis: 10–300 mm (incrementos padrão listados)
• Larguras disponíveis: 10–300 mm (incrementos padrão listados)
• Opções de elevação de temperatura de referência: 30, 60, 90, 150, 180, 210 °C
• Opções de tensão (típicas): 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC
• Faixa de potência: 1,16 W a 738 W
• Faixa de resistência: 2,11 Ω a 629.000 Ω
• Densidade máxima de potência: 0,8 W/cm2 (com adesivo), 2,36 W/cm2 (sem adesivo)
• Espessura: 0,26 mm (com adesivo), 0,22 mm (sem adesivo)
• Peso: 0,05 g/cm2 (com adesivo), 0,04 g/cm2 (sem adesivo)
• Comprimento padrão do fio: 200 mm (20 cm), personalizável sob consulta
• Aplicações típicas: equipamentos médicos, aeroespacial, eletrônica industrial, equipamentos externos (ex.: ATMs)
