Aquecedor elétrico ClearView™

com sonda de temperaturacompacto

Visão geral

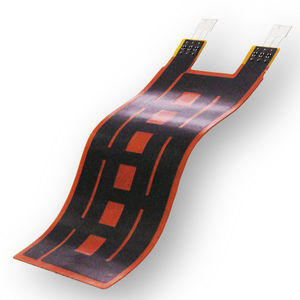

A plataforma de aquecedores flexíveis ultrafinos ClearView™ da KLC é um aquecedor PTC em poliimida (PI) concebido para evitar condensação em lentes, descongelamento rápido e manter a claridade óptica de câmaras ADAS, LiDAR e sistemas avançados de visão. Disponível com 0,22 mm ±0,05 mm e opções de sensores térmicos integrados e blindagem EMI/RFI, proporciona desempenho óptico sem interferência e distribuição térmica uniforme em ambientes severos.

Principais características

• Perfil ultrafino: 0,22 mm (excl. adesivo) para integração sem distorção óptica.
• Ampla faixa de temperatura operacional e resistência comprovada a choques térmicos.
• Fabrico compatível com automóvel (IATF 16949) e elevada durabilidade (>1.000.000 ciclos ON/OFF).
• Opção de sensor NTC/termistor integrado para controlo de temperatura em malha fechada.
• Blindagem EMI/RFI sem interferência para proteger radares e LiDAR adjacentes.
• Resposta rápida: distribuição otimizada de densidade de potência para atingir a temperatura de funcionamento em ~15 s.
• Tensão de funcionamento personalizável: 1,5 V–600 V AC/DC (tensões customizáveis disponíveis).

Aplicações

• Óticas de câmaras ADAS e sistemas ópticos de piloto automático automóvel
• Anti-congelamento e descongelamento de sensores LiDAR
• Câmaras de navegação de UAV/drones e imageamento em alta altitude
• Óticas CCTV e vigilância exterior para visibilidade contínua em tempo extremo
• Aquecimento localizado para ópticas de precisão e sensores embebidos

Especificações

• Brand: KLC (KLC Corporation)
• Modelo / Série: ClearView™
• Material: Polyimide grau automóvel (PI), equivalente Kapton
• Espessura: 0,22 mm ±0,05 mm (excl. adesivo)
• Tensão de funcionamento: 1,5 V – 600 V AC/DC (personalizável)
• Faixa de temperatura operacional: -60°C a +200°C (pico de curto prazo 220°C)
• Densidade máxima de potência: até 1,5 W/cm² (contínuo, arrefecimento por ar)
• Uniformidade térmica: folha usinada de alta precisão para minimizar distorção de imagem
• Durabilidade: >1.000.000 ciclos ON/OFF
• Proteção integrada: NTC/termistor opcional para controlo em malha fechada
• Adesivo padrão: 3M 467MP PSA (opção silicone para >150°C)
• Certificações: UL E315621 (cUL), CE, IATF 16949, ISO 9001; compatível com RoHS 3.0 e REACH

Densidade de potência vs. aumento de temperatura (ΔT)
Densidade de potência: até 1,5 W/cm² (aquecimento rápido personalizável). Valores indicativos de ΔT:

• +20°C — Ø13 mm: 0,1422 — Ø25 mm: 0,0927 — Ø50 mm: 0,0806
• +60°C — Ø13 mm: 0,4623 — Ø25 mm: 0,2908 — Ø50 mm: 0,2500
• +80°C — Ø13 mm: 0,6380 — Ø25 mm: 0,4046 — Ø50 mm: 0,3482

Notas de instalação e manuseio

• Colagem recomendada: 3M 467MP PSA com contacto pleno sem bolhas para evitar sobreaquecimento localizado e distorção óptica.
• Para aquecedores de alta potência / baixa resistência (<10 Ω) não energizar sem carga; assegurar contacto firme com um dissipador de calor ou usar fixação mecânica.
• Montagem antivibração: montagem em sanduíche entre placas metálicas; não perfure — solicitar furos de montagem pré‑engenheirados para evitar cortar trilhas de aquecimento.
• Para temperaturas sustentadas (>160°C) ou aplicações em vácuo/espaço: usar laminação FEP ou fixação mecânica; adesivos PSA padrão não são aprovados para temperaturas extremas contínuas ou condições criogénicas.

Perguntas frequentes — Destaques

• Compensação de temperatura recomendada: manter a lente ~10°C–15°C acima do ambiente para evitar condensação em câmaras automotivas.
• Para aumentar a velocidade de aquecimento: aumentar a densidade de potência dentro de limites seguros (máx. 1,5 W/cm²), reduzir perdas térmicas com isolamento ou suportes de maior condutividade, ou ajustar a tensão de alimentação (P ∝ V²) respeitando a segurança elétrica.
• Aquecedor flexível vs. ventiladores de invólucro: o aquecedor flexível é preferido para aquecimento localizado em espaços constrangidos; ventiladores são melhores para aquecer um invólucro inteiro.
