Motor linear CA TBW series

trifásicocom núcleo de ferro0-60 V

Visão geral

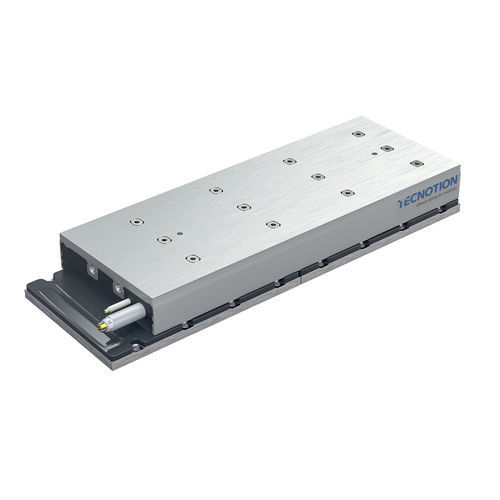

Refrigerado a água para alcançar forças contínuas ainda maiores. A série TBW de motores lineares com núcleo de ferro é a variante refrigerada a água da série TB. Possui um sistema de refrigeração totalmente integrado e de alta eficiência que permite à TBW alcançar forças contínuas superiores à versão padrão e suportar acelerações extremas mantendo precisão de posicionamento submicrométrica. Como o calor não é dissipado na estrutura da máquina, é especialmente adequado para aplicações com restrições de gestão térmica.

Força
Força limite: 2700 – 6750 N
Força de pico: 2400 – 6000 N
Força contínua (refrigerada a água): 1200 – 3000 N
Força contínua (refrigerada a ar): 1140 – 2850 N

Unidades de bobina e placas magnéticas

• Unidades de bobina: TBW18 – TBW30 – TBW45
• Placas magnéticas: TB192 – TB288

Aplicações

• Semicondutores
• Display
• Ciência e aeroespacial
• Máquinas-ferramenta
• Corte digital
• Impressão
• Robótica
• Ciências da vida
• Trabalhos em madeira
• Palcos e soluções de sistema
• Aplicações em vácuo

Módulos opcionais

• Módulo Hall digital: fornece 3 saídas digitais defasadas 120° para determinar o ângulo elétrico; requer alimentação de 4,5 a 28 Vdc.
• Módulo Hall analógico: usa a trilha magnética como escala linear, fácil de montar em motores com núcleo de ferro; requer alimentação padrão de 5 Vdc.

Recursos

• Brochura motores com núcleo de ferro
• Webinar de dimensionamento e seleção de motores
• TBW series – Ficha técnica
• Manual do motor linear com núcleo de ferro
• TBW series - Arquivo CAD

Especificações técnicas

• Nome da série: TBW series (motor linear com núcleo de ferro, variante refrigerada a água)
• Refrigeração: sistema de refrigeração por água totalmente integrado (permite maiores forças contínuas e evita dissipação de calor na estrutura da máquina)
• Precisão de posicionamento: precisão submicrométrica
• Força limite: 2700 – 6750 N
• Força de pico: 2400 – 6000 N
• Força contínua (refrigerada a água): 1200 – 3000 N
• Força contínua (refrigerada a ar): 1140 – 2850 N
• Unidades de bobina: TBW18, TBW30, TBW45
• Placas magnéticas: TB192, TB288
• Acoplamento: suporta acoplamento de motores com núcleo de ferro para aumentar a força disponível
• Comutação opcional: Módulo Hall digital (4,5–28 Vdc) e Módulo Hall analógico (5 Vdc)
• Aplicações típicas: equipamentos para semicondutores, máquinas-ferramenta, robótica, sistemas de display e impressão, aplicações em vácuo e ambientes limpos
