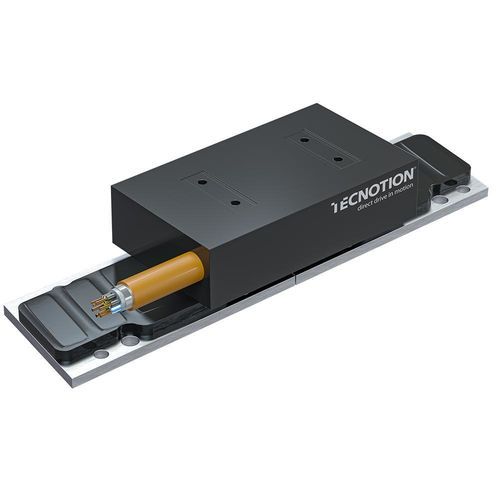

Motor linear CA TD55 series

trifásicosíncronocom núcleo de ferro

Visão geral
A série TD55 é um motor linear com núcleo de ferro que oferece baixa altura de instalação e desempenho compacto num design de baixo perfil. Projetado para instalações com espaço restrito, fornece força contínua adequada a aplicações OEM.

Principais características

• Baixa altura de instalação e design compacto
• Unidade de bobina leve para melhor resposta dinâmica
• Gestão térmica com resina de alta condutividade e sensor de temperatura Pt1000 integrado
• Cabo combinado híbrido que integra alimentação e cablagem de sensores para gestão de cabos mais eficiente
• Possibilidade de aumentar a força disponível através de acoplamento ou ligação em paralelo de motores

Força
Altura de instalação: 32,1 mm | Largura da unidade de bobina: 55 mm
Força última: 211–845 N
Força de pico: 161–645 N
Força contínua: 106–426 N

Unidades de bobina e placas magnéticas

• Unidades de bobina: TD55-3, TD55-6, TD55-9, TD55-12
• Placas magnéticas: TD55-96, TD55-384

Aplicações

• Equipamentos para semicondutores
• Fabricação de displays
• Ciência e aeroespacial
• Ferramentaria para máquinas
• Corte digital
• Impressão
• Robótica
• Ciências da vida
• Trabalhos em madeira
• Soluções para palcos e sistemas
• Aplicações em vácuo

Recursos (tipos disponíveis)

• Folheto motores com núcleo de ferro
• TD iron core motor series – leaflet
• TD55 series – folha de especificações
• Manual motor linear com núcleo de ferro
• TD55 series – arquivo CAD

Especificações técnicas

• Modelo/série: TD55 series
• Altura de instalação: 32,1 mm
• Largura unidade bobina: 55 mm
• Intervalo força última: 211–845 N
• Intervalo força de pico: 161–645 N
• Intervalo força contínua: 106–426 N
• Variantes unidades bobina: TD55-3, TD55-6, TD55-9, TD55-12
• Variantes placas magnéticas: TD55-96, TD55-384
• Monitorização térmica: sensor Pt1000 integrado
• Gestão térmica: resina de alta condutividade na unidade de bobina
• Cabeamento: cabo combinado híbrido para alimentação e sensores
• Observação de projeto: otimizado para instalações de baixa altura; suporta acoplamento para aumentar a força disponível
