Motor linear CA TB series
trifásicocom núcleo de ferro0-60 V

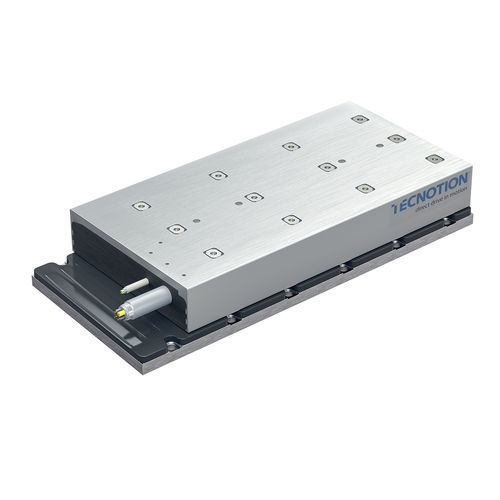

Motor linear CA - TB series - Tecnotion - trifásico / com núcleo de ferro / 0-60 V
Motor linear CA - TB series - Tecnotion - trifásico / com núcleo de ferro / 0-60 V
Guardar nos favoritos
Comparar
Mais informações no site da Tecnotion

Características

CA/CC
trifásico, CA
Tipo
com núcleo de ferro
Tensão
220 V, 24 V, 48 V, 380 V, 100 V, 72 V, 380 V, 12 V, 320 V, 80 V, 230-400 V, 60 V, 5 V, 0-60 V, 400 V, 565 V, 500 V, 28 V, 4,5 V, 560 V, 200 V
Construção
com acionamento direto
Grau de proteção
livre de manutenção, para uso intensivo
Performance
de alta velocidade, de alto desempenho, de alta precisão
Outras características
modular, de alta precisão
Velocidade

MÍN: 0 m/s
(0 ft/s)

MÁX: 5 m/s
(16,4 ft/s)

Força

MÍN: 0 N

MÁX: 1.900 N

Potência

MÍN: 0 W
(0 hp)

MÁX: 9.500 W
(12,92 hp)

Curso

MÍN: 0 mm
(0 in)

MÁX: 10.000 mm
(393,701 in)

Descrição

Visão geral
A série TB inclui motores lineares de núcleo de ferro concebidos para aplicações de alta carga. Oferecem alta aceleração e velocidade, precisão de posicionamento submicrónica e baixo consumo de energia, com elevada densidade de força. Destinam-se a aplicações com cargas elevadas e ciclos de trabalho longos.

Principais características
  • Alta aceleração e velocidade
  • Precisão de posicionamento submicrónica
  • Baixo consumo de energia
  • Elevada densidade de força
  • Adequados para cargas elevadas e ciclos longos

Força
Força limite: 1800 – 4500 N
Força de pico: 1600 – 4000 N
Força contínua: 760 – 1900 N

Unidades de bobina & placas magnéticas
  • Unidades de bobina: TB12, TB15, TB18, TB24, TB30
  • Placas magnéticas: TB192, TB288

Módulos & opções
  • Módulo Hall digital (opcional): 3 saídas digitais (desfasamento 120°) para detetar o ângulo elétrico entre bobinas e ímanes; útil quando a comutação não é feita pelo servo drive. Alimentação: 4,5–28 Vdc.
  • Módulo Hall analógico (opcional): utiliza a faixa magnética como escala linear; montagem simples em motores com núcleo de ferro e compatível com controladores servo padrão. Alimentação: 5 Vdc.

Recursos (disponíveis na página do produto)
  • Brochura motores com núcleo de ferro
  • Webinar sobre dimensionamento e seleção de motores
  • TB series – Ficha técnica
  • Manual do motor linear com núcleo de ferro
  • Manual do módulo Hall analógico para núcleo de ferro
  • TB series – Ficheiro CAD

Aplicações
Os motores de acionamento direto Tecnotion integram-se em aplicações de semicondutores, ecrãs, ciência e aeroespacial, máquinas-ferramenta, corte digital, impressão, robótica, ciências da vida, carpintaria, palcos e aplicações a vácuo.

Especificações técnicas
  • Família de produtos: TB series (motores lineares de núcleo de ferro)
  • Força limite: 1800 – 4500 N
  • Força de pico: 1600 – 4000 N
  • Força contínua: 760 – 1900 N
  • Unidades de bobina: TB12, TB15, TB18, TB24, TB30
  • Placas magnéticas: TB192, TB288
  • Módulo Hall digital opcional: 3 saídas digitais, alimentação 4,5–28 Vdc
  • Módulo Hall analógico opcional: escala baseada em faixa magnética, alimentação 5 Vdc
  • Entregáveis: fichas técnicas, desenhos, brochura, manuais, ficheiros CAD
