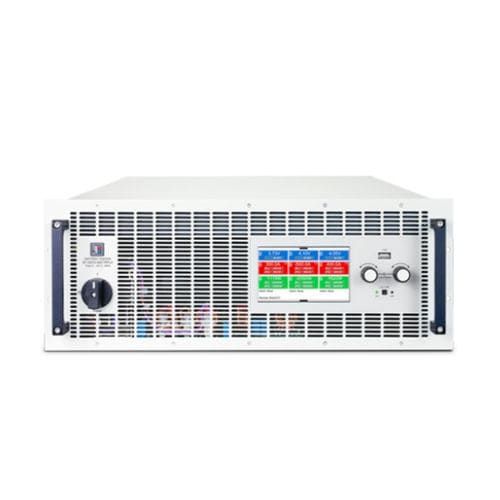

Testador de impedância da bateria EA-BT 20000 series

de tensãode performancepara teste de carga/descarga

Visão geral
Otimizada para testes e simulação de baterias, a série EA-BT 20000 consiste em fontes totalmente bidirecionais que permitem controlar a carga e descarga de células, módulos e packs. A tecnologia regenerativa recupera energia durante a descarga ou a simulação de carga e a devolve à rede local, reduzindo custos operacionais e de HVAC. Potência escalável e a possibilidade de paralelizar canais permitem adaptar a solução a bancadas e testes de produção até correntes de nível de sistema.

Principais características

• Operação bidirecional: modos fonte e sink para descarga, carga e simulação de bateria
• Recuperação de energia regenerativa: até 96% de eficiência
• Potência escalável: até 30 kW por unidade e paralelização para maior capacidade
• Alta tensão: modelos disponíveis até 2000 V
• Alta corrente: até 1000 A por canal em modelos selecionados; canais paralelos permitem correntes totais maiores
• Autoranging: mantém a potência nominal em amplas combinações tensão/corrente (até ~33% do nominal)
• Entradas de medida externa para tensão precisa no DUT
• Comunicação rápida: 1 ms para testes automatizados acelerados
• Funções de segurança e automação de teste: pré-carga ativa, verificação de cabos/conexões e proteção contra sobrecarga de cabos
• Refrigeração por água disponível para alguns modelos 4U/6U para ambientes industriais exigentes

Aplicações

• Testes em bancada e testes de produção automatizados de células, módulos e packs
• Testes de State-of-Health (SOH), classificação para segunda vida e testes End-of-Line (EOL)
• Reciclagem de baterias e recuperação de energia antes do descarte
• Simulação de baterias para desenvolvimento, verificação e validação

Opções

• Refrigeração por água opcional para modelos 4U e 6U para melhorar dissipação térmica e confiabilidade
• Configurações autoranging e paralelização de canais para ajustar throughput e requisitos de potência

Famílias representativas e dados selecionados (Série / Potência / Tensão / Faixa de corrente / Canais)
EA-BT 20000 4U | 0–30 kW | 0–2000 V | 0–1000 A por canal | 1 Channel
EA-BT 20000 3U | 0–15 kW | 0–2000 V | 0–600 A por canal | 1 Channel
EA-BT 20000 Triple 4U | 4 kW to 10 kW per channel | 0–920 V | 0–40 A up to 0–600 A per channel | 3 Channels

Exemplos de modelos individuais (Modelo — Potência — Tensão — Faixa de corrente — Canais)
EA-BT 20200-420 4U — 0–30 kW — 0–200 V — 0–420 A por canal — 1 Channel
EA-BT 22000-40 4U — 0–30 kW — 0–2000 V — 0–40 A por canal — 1 Channel
EA-BT 20500-180 4U — 0–30 kW — 0–500 V — 0–180 A por canal — 1 Channel
EA-BT 20080-1000 4U — 0–30 kW — 0–80 V — 0–1000 A por canal — 1 Channel
EA-BT 20010-400 Triple 4U — 0–4 kW por canal — 0–10 V — 0–400 A por canal — 3 Channels
EA-BT 20200-140 Triple 4U — 0–10 kW por canal — 0–200 V — 0–140 A por canal — 3 Channels
EA-BT 20060-500 3U — 0–15 kW — 0–60 V — 0–500 A por canal — 1 Channel

Documentos e software (resumo)
Datasheets, manuais do utilizador e guias de programação estão disponíveis para a série e modelos específicos (exemplos na página de produto).

Especificações técnicas (resumo)

• Potência máxima: até 30 kW (dependendo do modelo)
• Tensão máxima: até 2000 V (dependendo do modelo)
• Corrente máxima por canal: até 1000 A (dependendo do modelo); canais paralelizáveis para correntes totais maiores
• Eficiência de regeneração: até 96%
• Capacidade autoranging: mantém a potência nominal sobre uma ampla envelope tensão/corrente (até ~33% do nominal)
• Sense externo para medição direta da tensão no DUT
• Latência de comunicação: 1 ms (suporta testes automatizados rápidos)
• Proteções e funções de automação: pré-carga ativa, verificação de cabos/conexões, proteção contra sobrecarga de cabos
• Opções de refrigeração: variantes com refrigeração por água para 4U e 6U
