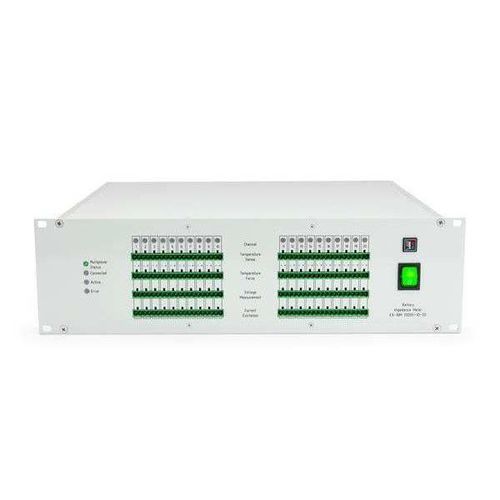

Testador de impedância EA-BIM 20000

de bateriade bancadamulticanal

Visão geral
Obtenha informações rápidas e precisas sobre o estado de células de bateria Li‑ion usando espectroscopia de impedância eletroquímica (EIS) em até 20 canais com alta vazão. O software BIM.Suite incluído, interfaces padrão do setor e baixo consumo energético facilitam a integração em fluxos de teste automatizados.

Principais características

• Medições EIS precisas com exatidão de medição de impedância melhor que 1 %.
• Faixa de frequência: 1 mHz – 10 kHz.
• 20 canais EIS multiplexados.
• 20 entradas para sensores de temperatura PT100, 4 fios.
• Função integrada de carga/descarga até 1 A a 5 V (DC máx. 5 V / 1 A).
• Corrente AC máxima: 10 A.
• Consumo de energia reduzido < 60 W.
• Projetado para integração em sistemas de teste maiores (ex.: EA‑BCTS) e para testes em alto volume.

Integração e conectividade

• Porta USB device para conexão a PC.
• Barramento CAN para comunicação com sistemas de teste de ciclos de bateria.
• Formato 3U que acomoda 20 canais EIS e de temperatura em espaço reduzido.

Desempenho EIS

• Medições multifrequência (rapidEIS) com pulsos multi‑tone para velocidades de medição centenas de vezes maiores que as medições sweep tradicionais.
• Suporta medições durante carga ou descarga.

Software

• BIM.Suite incluído para configuração de testes, aquisição, visualização e análise.
• Funcionalidades: visualizações e análises integradas, medições sweep padrão ou multi‑seno rápidas, exportação de resultados em formatos comuns.

Modelos disponíveis
Modelo | Tensão | Canais
EA-BIM 20005-10-20 | 0–5 V / 1 A | 20 Channels

Especificações técnicas

• Canais: 20
• Faixa de frequência: 1 mHz – 10 kHz
• Corrente AC máxima: 10 A
• Tensão / corrente DC máxima: 5 V / 1 A
• Sensores de temperatura: 20 canais, PT100 4 fios
• Precisão de medição de impedância: melhor que 1 %
• Modos de medição: sweep padrão e multi‑seno / multi‑tone rápido (rapidEIS)
• Interfaces: USB device, CAN
• Consumo: < 60 W
• Formato: 3U
• Software incluído: BIM.Suite
• Compatibilidade: integração com sistemas como EA‑BCTS para combinar testes de ciclo e EIS
