Fonte de alimentação elétrica para montagem em rack EA series

CCreguladacom saída variável

Visão geral

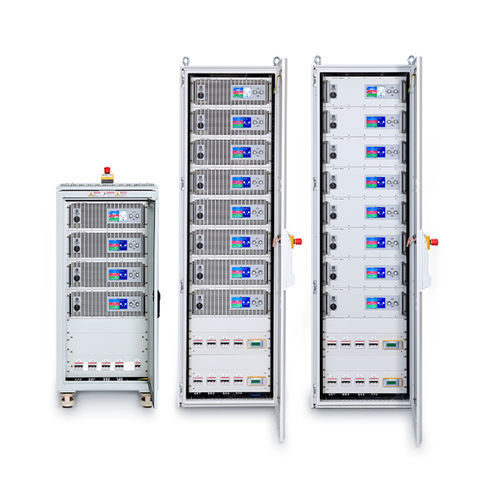

Configure dispositivos 3U, 4U e 6U em racks 42U, 38U, 24U e 15U. Combine fontes bidireccionais das séries EA-10000 e EA-10000 Industrial, fontes programáveis ou cargas regenerativas. A ligação em paralelo permite escalar a potência do sistema até 3,84 MW (64 dispositivos em 13 racks); um único rack 42U pode alojar cinco unidades de 60 kW (300 kW).

Principais pontos

• Tamanhos de rack: 42U, 38U, 24U, 15U
• Alturas de dispositivo: 3U, 4U, 6U
• Tipos suportados: fontes bidireccionais (regenerativas), fontes programáveis, cargas regenerativas
• Potência: até 300 kW por rack 42U; até 3,84 MW em configurações multi-rack (13 racks, 64 dispositivos)
• Séries: EA-10000, EA-10000 Industrial, EA-PSB 20000, EA-BT 20000 (ar/água)
• Dimensões: armários 19", profundidade 39,4" (≈1001 mm)
• Entrega: sistemas rack turnkey
• Aplicações típicas: teste de baterias (célula/módulo/pacote), teste de fuel cell, fotovoltaica, eletrólise e outras aplicações DC de alta potência

Desempenho chave
Potência: até 3,84 MW (sistema)
Tensão: até 3000 V por rack
Corrente: até 8000 A por rack

Segurança e proteção

• Sistema de segurança integrado
  Preparado para ligação à rede trifásica (tip. 400 V). Inclui parada de emergência e contactos de porta traseira.
• Relé de segurança central
  Monitoriza a cadeia de segurança e pode desligar contactores AC redundantes, se necessário.
• Proteção por fusíveis
  Todos os dispositivos e cablagem protegidos por fusíveis dedicados.

Opções

• Arrefecimento por água
  Sistema de distribuição de água pré-instalado para ambientes de baixo ruído e alta densidade térmica.
• Proteção NS (Rede & Alimentação)
  Monitoriza a rede AC para evitar islanding e desliga o rack em caso de falhas na rede.
• Monitor de isolamento
  Deteta falhas de isolamento entre saída DC e terra e aciona a paragem do sistema se necessário.
• Contactor DC
  Permite a desconexão segura entre o sistema e o DUT; integrado na cadeia de paragem rápida.
• Barra de cobre DC (Busbar)
  Permite paralelizar vários dispositivos para aumentar o desempenho do rack.
• Switch Ethernet
  Switch opcional de 24 portas para controlo multicanal consolidado através de uma única interface Ethernet.
• Indicador luminoso
  Indicação visual clara do estado do sistema.

Configurações de rack e casos de uso

• Armário 15U — até 60 kW: footprint compacto para laboratórios ou setups de entrada.
• Armário 24U — até 180 kW: tamanho equilibrado para aplicações intermédias e escalabilidade.
• Armário 42U — até 300 kW: alta densidade de potência para ambientes industriais ou de I&D; escalável para sistemas multi-rack.
• Sistemas multi-rack — até 3,84 MW (13 racks): cadeia de paragem de emergência consolidada e footprint mínimo para instalações de grande escala.

Software

• EA Power Control — pacote de software para Windows que permite gerir, controlar e programar dispositivos EA a partir de um PC. Fornece controlo equivalente ao HMI e funções avançadas de simulação/teste.

Modelos (resumo)
EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel
EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels
EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels
EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel

Especificações técnicas

• Potência máxima do sistema: até 3,84 MW (13 racks, 64 dispositivos)
• Potência por rack (ex. 42U): até 300 kW (5 × 60 kW); algumas configurações nas Américas até 360 kW
• Tensão máxima por rack: até 3000 V
• Corrente máxima por rack: até 8000 A
• Tamanhos de rack suportados: 42U, 38U, 24U, 15U
• Alturas de dispositivo suportadas: 3U, 4U, 6U
• Arrefecimento: ar padrão; água opcional para certos modelos 4U/6U
• Interfaces: USB, Ethernet e interfaces analógicas padrão; switch Ethernet 24 portas opcional
• Proteções: OVP, OCP, OT, contactores DC integrados, monitor de isolamento, relé de segurança central, proteção por fusíveis
• Aplicações típicas: testes de células/módulos/packs de baterias, testes de fuel cell, PV, eletrólise e outras aplicações DC de alta potência
