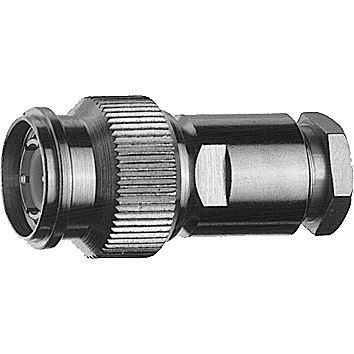

Conector de dados 100023733

RFBNCTNC

Ficha reta TNC G3 (RG-178B/U) IP67 Designação do artigo - TNC Plg str sd/cl G3 Z - 50 Ω Grupo de cabos; cabo - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Observações - solda/braçadeira; manga de pressão IP67 Montagem - A03 A série TNC é um conetor coaxial comummente utilizado. Do mesmo tamanho que os conectores BNC, mas com um mecanismo de acoplamento roscado, este conetor pode ser utilizado até 11 GHz. Estão disponíveis impedâncias de 50 Ω e 75 Ω. Os estilos de conetor estão disponíveis para tipos de cabos flexíveis, conformáveis e semi-rígidos. Estão disponíveis versões do conetor TNC para montagem em placas de circuitos impressos utilizando técnicas de soldadura através de orifícios e de encaixe por pressão através de orifícios. Tanto os processos de terminação de cabos por crimpagem como por pinça são utilizados para esta série. As aplicações para estes conectores vão desde a transmissão de sinais e dados até à transmissão de vídeo, onde é necessária resistência à vibração. Os TNCs são uma solução de alta frequência de baixo custo para conexões coaxiais. Vedação da face de encaixe para conectores TNC entre a ficha e o conetor (encaixado) de acordo com IP 68. As classificações são declarações gerais para as séries relevantes. Os conectores individuais podem divergir dos valores indicados. Em caso de dúvida, consulte os nossos engenheiros. Torque de acoplamento recomendado - 0,46 - 0,69 Nm Durabilidade (foscos) - ≥ 500 Material: contactos de mola - CuBe2; CuNi1Pb1(C97) Material: condutor externo - CuZn39Pb3 Material: outras partes metálicas - CuZn39Pb3 Material: isoladores - PTFE/PE Material: juntas - Silicone Acabamento: condutor interno - Cu1Ni2Au0.8 Acabamento: Condutor exterior - Cu2Ni5 Acabamento: Outras partes metálicas - Cu2Ni5 Tipos com isolador PTFE - 40/155/21 Tipos com isolador PE - 40/75/21
