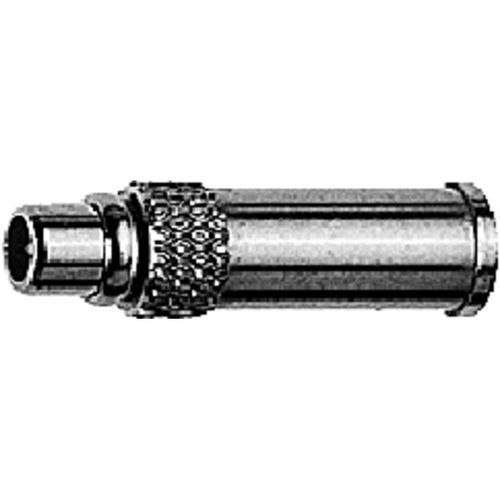

Conector RF 100025090

MCXSMTreto

Crimpagem de ficha reta MMCX Designação do artigo - MMCX Plg str cr/cr G3 Grupo de cabos; cabo - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Observações - crimpagem/crimpagem Montagem - C2822 A série MMCX de conectores micro-miniatura é uma versão mais pequena do MCX e também utiliza um acoplamento de encaixe. São adequados para utilização até 6 GHz. A impedância é controlada em 50 Ω. Os modelos de conectores estão disponíveis para cabos flexíveis, conformáveis e semi-rígidos. Estão disponíveis estilos para montagem em placas de circuitos impressos utilizando soldadura através de orifícios, encaixe por pressão e tecnologia de montagem em superfície (SMT). Técnicas de solda e crimpagem são usadas para terminar esta série em cabos. Devido ao seu tamanho reduzido, estes conectores podem ser utilizados nos instrumentos mais pequenos, bem como em equipamento de comunicação pessoal. Durabilidade (Matrizes) - ≥ 500 Material: contactos de mola - CuBe2 Acabamento: condutor interno - Ni2Au1.27 Material: condutor externo - CuZn39Pb3 Força de inserção - ≤ 18 N Acabamento: Condutor externo - Ni2Au0.8 Material: outras partes metálicas - CuZn39Pb3 Acabamento: Outras partes metálicas - Ni5Au0.2 Desengate - 6 - 18 N Material: isoladores - PTFE Categoria climática de acordo com IEC 60068 - 1 - 55/155/21 Resistência de contacto do condutor interior - ≤ 5 mΩ Resistência de contacto do condutor exterior - ≤ 2,5 mΩ Resistência de isolamento - ≥ 1 GΩ Impedância - 50 Ω Perda de retorno: Estilo reto - ≥ 20 dB/6 GHz Perda de retorno: Estilo angular - ≥ 16,5 dB / 6 GHz Tensão de prova - 500 V/50 Hz Tensão de funcionamento - 170 Veff/50 Hz Gama de frequências até - 6 GHz Normas - EN 122340
