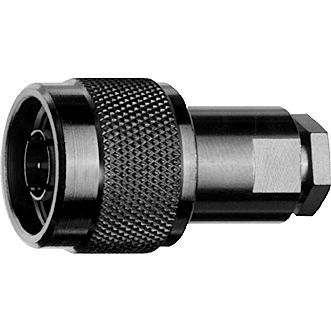

N Ficha reta G3 (RG-178B/U) com solda/braçadeira IP 67
Designação do artigo - N Plg str sd/cl G3
Grupo de cabos; cabo - G3 (RG-178B/U)
KX 21A
RG-178B/U
RG-196A/U
Observações - solda/braçadeira; manga de pressão IP67
Montagem - B02
A série N é um conetor coaxial muito popular. É um conetor de tamanho médio, de precisão, à prova de intempéries, fornecido com um acoplamento de parafuso. Em algumas aplicações, este conetor pode ser utilizado até 11 GHz. Apenas estão disponíveis impedâncias de 50 Ω. Estão disponíveis estilos de conetor para tipos de cabos flexíveis, conformáveis, semi-rígidos e ondulados. Tanto os processos de terminação de cabo de crimpagem como de pinça são usados para esta série. Técnicas especiais de design para esta série de conectores resultaram em excelentes níveis de desempenho no que diz respeito à perda de retorno (VSWR) e à distorção de intermodulação. As aplicações para estes conectores variam desde a transmissão de sinais e dados onde é necessária resistência à vibração e proteção ambiental. A série N fornece uma solução de média potência e alta frequência para ligações coaxiais.
Vedação da face de encaixe para conectores N entre a ficha e o conetor (encaixado) de acordo com IP 68. As classificações são declarações gerais para as séries relevantes. Os conectores individuais podem divergir dos valores indicados. Em caso de dúvida, consulte os nossos engenheiros.
Torque de acoplamento recomendado - 4 - 6 Nm
Durabilidade (foscos) - ≥ 500
Material: contactos de mola - CuBe2, CuNi1Pb1P(C97)
Material: condutor externo - CuZn39Pb3
Material: outras partes metálicas - CuZn39Pb3
Material: isoladores - PTFE
Material: juntas - Silicone, NBR
Acabamento: condutor interno - Cu2Ag5
Acabamento: Condutor exterior - CuSnZn3 (Telealloy); Ag2CuSnZn0.5 (Optargen)
Acabamento: Outras partes metálicas - CuSnZn3 (Telealloy), Cu2Ni5
---
