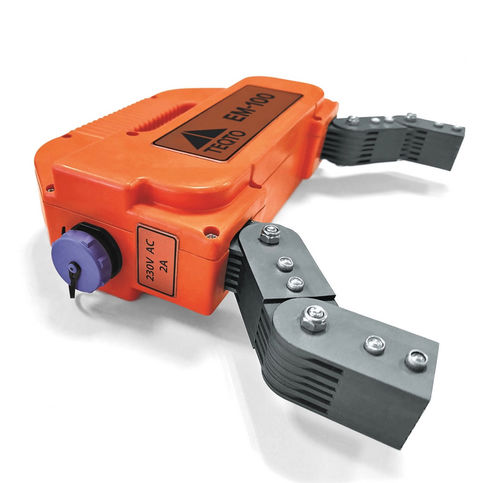

Detector de falhas de partículas magnéticas EM-100

não-destrutivo

O jugo eletromagnético AC EM-100 é especificamente projetado para inspeção por partículas magnéticas (MPI), eficaz na detecção de defeitos de superfície e subsuperfície, como rachaduras, fissuras, rasgos em materiais de base e fusão incompleta de juntas soldadas. Adequado para inspecionar objetos de teste construídos a partir de materiais ferromagnéticos com uma permeabilidade magnética relativa de pelo menos 40. O jugo EM-100 encontra sua utilidade em uma ampla gama de indústrias, incluindo aviação, automotiva, ferroviária, petróleo e gás, geração de energia e além. - Áreas de aplicação: Soldas, Peças de máquinas e mecanismos, Componentes fundidos, Estruturas metálicas de construção, Tubulações, Chapas de metal laminado, Fundições Vantagens operacionais: - Carcaça robusta à prova de poeira e umidade garante desempenho confiável em ambientes de inspeção de campo. - Conector seguro para o cabo de alimentação melhora a facilidade de operação e transporte do equipamento. - Braço articulado ajustável facilita a operação eficiente em componentes de configurações e orientações variadas. - Capaz de magnetizar todo o produto ou seções específicas para testar uma ampla gama de objetos e soldas. Benefícios: - Ideal para testes não destrutivos de objetos de teste ferromagnéticos em condições de campo e em oficinas ou laboratórios. - Compatível com bancadas de teste de partículas magnéticas estacionárias. - Possui um grande gatilho ergonômico para fácil operação mesmo ao usar luvas. - Alcance de polo ajustável variando de 24 mm a 263 mm oferece flexibilidade em configurações de inspeção. Exploração: A inspeção por partículas magnéticas serve como um método de teste não destrutivo prevalente, exigindo a aplicação de um pó magnético especial na superfície sob exame. Ao magnetizar a zona de controle, a maior concentração de linhas de campo magnético é observada diretamente acima de quaisquer defeitos presentes. As partículas de pó magnetizadas se acumulam nos locais de defeito, formando padrões discerníveis cuja localização, orientação e extensão ajudam a identificar defeitos de superfície e subsuperfície. As linhas indicadoras estão sujeitas a interpretação visual, permitindo a determinação da localização, orientação e extensão dos defeitos. O padrão resultante pode ser comparado com amostras de referência para melhorar a eficácia da inspeção por partículas magnéticas. Especificações técnicas: - Alcance médio do polo: 142 mm - Alcance máximo do polo: 263 mm - Alcance mínimo do polo: 24 mm - Seção transversal do polo F: 26 х 25 mm - Forma de onda: AC - Corrente de operação: 2,5 A - Força de elevação: 10 kg - Parâmetro de potência: 230 V, 50 Hz - Ciclo de trabalho: 50 % - Cabo de alimentação destacável: 3 m - Dimensões: 231 х 260 х 61 mm - Peso: 3,9 kg - Faixa de temperatura de operação: -20 … +40 °С Conjunto de entrega: - Unidade de jugo portátil - Cabo de alimentação - Certificado de equipamento - Manual do usuário - Bolsa de transporte conveniente para fácil transporte e armazenamento FAQ - O que é Inspeção por Partículas Magnéticas (MPI)? A Inspeção por Partículas Magnéticas (MPI) é uma técnica de teste não destrutivo amplamente utilizada, projetada para detectar descontinuidades de superfície e subsuperfície em materiais ferromagnéticos como ferro, níquel, cobalto e suas ligas. Este método funciona introduzindo um campo magnético no objeto sendo testado. Se houver rachaduras ou falhas, elas interrompem o campo magnético, causando vazamento de fluxo magnético. Para visualizar essas imperfeições, pequenas partículas ferrosas (seja em pó seco ou suspensas em um líquido) são aplicadas na superfície do objeto. Essas partículas se acumulam nas áreas de vazamento de fluxo, formando indicações visíveis que marcam a localização dos defeitos. O MPI pode usar dois métodos de magnetização diferentes: direto e indireto. Na magnetização direta, uma corrente elétrica passa diretamente através do objeto de teste, criando um campo magnético dentro do material. A magnetização indireta usa uma fonte magnética externa para magnetizar o objeto sem passar corrente através dele. O tipo de corrente elétrica usada para magnetização também desempenha um papel crucial. A corrente alternada (AC) é frequentemente usada para detectar defeitos de superfície devido à sua penetração superficial. Para falhas subsuperficiais, a corrente contínua de onda completa (FWDC) ou a corrente contínua de meia onda (HWDC) é preferida, pois essas correntes penetram mais profundamente no material, proporcionando uma inspeção mais abrangente. Tipos de Correntes Elétricas Usadas no MPI: - Corrente Alternada (AC): Melhor para detectar defeitos a nível de superfície, a AC cria um campo magnético que permanece principalmente na superfície do objeto devido a um fenômeno chamado "efeito de pele". A corrente alterna rapidamente de polaridade (50-60 ciclos por segundo), o que significa que não penetra profundamente no material. Isso limita seu uso para detecção subsuperficial, mas o torna ideal para identificar descontinuidades de superfície. - Corrente Contínua de Onda Completa (FWDC): O FWDC é usado quando é necessária uma penetração mais profunda para encontrar descontinuidades subsuperficiais. Ao contrário da AC, o FWDC pode magnetizar seções transversais mais espessas de material, tornando-o mais adequado para peças maiores ou mais espessas onde a inspeção de superfície é insuficiente. - Corrente Contínua de Meia Onda (HWDC): O HWDC fornece um equilíbrio entre detecção de superfície e subsuperfície. Sua corrente pulsante ajuda a mover as partículas magnéticas durante a inspeção, aumentando a probabilidade de detectar rachaduras de superfície. Essa mobilidade de partículas, combinada com uma penetração mais profunda do que a AC, torna o HWDC eficaz para inspeção de superfície e subsuperfície rasa. Um eletroímã AC é mais eficaz para detectar indicações de ruptura de superfície, enquanto alguma forma de DC, como FWDC ou HWDC, é mais adequada para identificar defeitos subsuperficiais. O MPI é um método de inspeção versátil usado em indústrias como aeroespacial, automotiva e construção, onde a integridade dos componentes metálicos é crítica. - Características técnicas principais: - Modelo: EM-100 - Tipo: Jugo eletromagnético AC para inspeção por partículas magnéticas - Alcance médio do polo: 142 mm - Alcance máximo do polo: 263 mm - Alcance mínimo do polo: 24 mm - Seção transversal do polo: 26 х 25 mm - Corrente de operação: 2,5 A - Força de elevação: 10 kg - Potência: 230 V, 50 Hz - Ciclo de trabalho: 50% - Cabo de alimentação destacável: 3 m - Dimensões: 231 х 260 х 61 mm - Peso: 3,9 kg - Temperatura de operação: -20 … +40 °С
