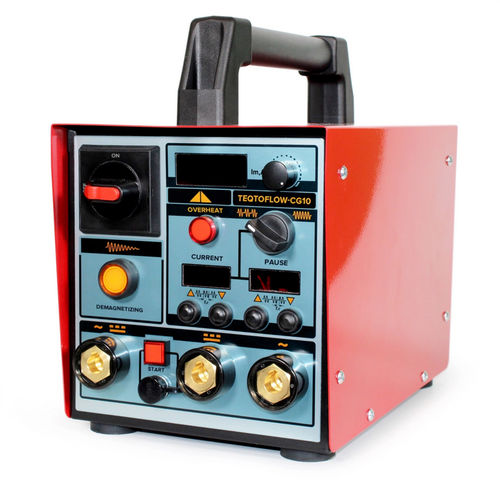

Detector de falhas de partículas magnéticas Teqtoflow-CG10

portátil

Especificamente concebido para detetar defeitos superficiais e subsuperficiais em materiais ferromagnéticos, incluindo fusão incompleta, fissuras e flocos. Desempenha um papel crucial na avaliação da integridade estrutural, da resistência e das propriedades mecânicas de diversas peças de trabalho, estruturas metálicas e componentes do transporte ferroviário, tanto durante as fases de fabrico como de funcionamento. Funcionando com base no princípio da magnetização, magnetiza o objeto de teste para descobrir várias descontinuidades, seguido de desmagnetização para uma análise precisa.Aplicação:Construção de estruturas metálicasRodas dentadasPeças fundidasFundiçõesForgingsVantagens operacionais:Ajuste suave da amplitude da correnteOferece magnetização por corrente constante e por impulsoFornece indicação direta do valor da amplitude da corrente de magnetizaçãoAjuste flexível da corrente de impulso, incluindo modo de funcionamento de impulso únicoConfigurações personalizáveis do tempo de magnetização e desmagnetizaçãoPossibilidade de guardar as configurações para uma utilização eficienteA proteção automática contra sobreaquecimento garante a segurançaCompatível com vários dispositivos de magnetização para maior versatilidadeBenefícios:Combina baixo peso com alto valor de corrente de saída para um desempenho idealO modo de operação AC/DC (meia onda retificada) permite a magnetização circular e longitudinalProjetado de acordo com rigorosos padrões internacionaisAdequado para operar em bancadas de teste de partículas magnéticas estacionáriasOferece ajuste suave da amplitude da corrente, magnetização de corrente constante, magnetização de corrente de impulso, configuração do tempo de magnetização e desmagnetização para testes precisosExploração:O Teqtoflow-CG10 aproveita a inspeção de partículas magnéticas, um método de teste não destrutivo amplamente aceito. Para realizar a inspeção, é necessário aplicar um pó magnético especial na superfície a examinar. Durante a magnetização, a zona de controlo apresenta a maior concentração de linhas de campo magnético diretamente acima do defeito. Como resultado, as partículas de pó magnetizado juntam-se nesta região, formando um padrão distinto. A densidade destas partículas diminui gradualmente à medida que se afastam do defeito, como fissuras ou descontinuidades. Após a magnetização, as linhas indicadoras são interpretadas visualmente para determinar a localização, orientação e extensão dos defeitos superficiais e subsuperficiais. Este padrão resultante pode ser comparado com amostras de referência para analisar melhor os resultados da inspeção por partículas magnéticas.Especificações técnicas:CaracterísticasValoresCorrente alternativaCorrente de pico CA, não inferior a> 1000 АCorrente eficaz, não inferior a780 АCorrente de meia onda retificadaValor de pico, não inferior a> 1000 АValor eficaz, não inferior a550 АCaracterísticasAjuste de correnteSuaveIndicação de correnteValor de pico, resolução de 1 AErro de medição de corrente, não superior a10 %Corrente de magnetizaçãoContínua / intermitente (corrente-pausa)Definição dos parâmetros de corrente intermitenteDuração do impulso de corrente0.02 - 9,98 s, com passo de 0,02 sDuração da pausa0,02 - 9,98 s, com passo de 0,02 sControlo do tempo de magnetizaçãoManualmente (botão no punho, interrutor de pé, botão no aparelho principal)DesmagnetizaçãoCorrente decrescente em amplitudeDefinição do tempo de desmagnetização50 períodosCaracterísticas de funcionamentoCiclo de funcionamento à potência máxima50 %Duração máxima da alimentação de corrente10 sTensão de circuito aberto3 VComprimento do cabo de alta corrente3 mSeção transversal do cabo de alta corrente95 mm²Consumo de energia2.5 kVParâmetros de potência230 V, 50 Hz, 10 APabo de alimentação (3 m de comprimento)Conector amovível, à prova de águaDimensões (largura х altura х profundidade)214 х 311 х 340 mmPeso sem cabos de corrente16 kgConjunto de entrega:Unidade principalCabo de corrente (2,5 m de comprimento, 95 mm de secção transversal) com punho de pistola e elétrodo de fusãoCabo de corrente (2.5 m de comprimento, 95 mm de secção transversal) com punho de pistola, elétrodo de fusão e botão para ligar a correnteCabo de alimentaçãoManual de instruçõesAcessórios adicionais:Bobina magnéticaCabo de corrente e pegasElectrodos de fusão de vários metaisCabo de alimentação de comprimento não normalizadoInterruptor de pé para ligar/desligar a correnteDispositivos de magnetização personalizadosTrolleyFAQ (excerto):O que é a Inspeção de Partículas Magnéticas (MPI)?A Inspeção de Partículas Magnéticas (MPI) é uma técnica de ensaio não destrutiva amplamente utilizada, concebida para detetar descontinuidades superficiais e próximas da superfície em materiais ferromagnéticos como o ferro, o níquel, o cobalto e as suas ligas. Este método funciona através da introdução de um campo magnético no objeto a ser testado. Se existirem fissuras ou falhas, estas perturbam o campo magnético, causando fugas de fluxo magnético. Para visualizar estas imperfeições, pequenas partículas ferrosas (em pó seco ou suspensas num líquido) são aplicadas na superfície do objeto. Estas partículas juntam-se nas áreas de fuga de fluxo, formando indicações visíveis que marcam a localização dos defeitos.Tipos de correntes eléctricas utilizadas na MPI:Corrente alternada (CA): Melhor para detetar defeitos ao nível da superfície, a corrente alternada cria um campo magnético que permanece maioritariamente na superfície do objeto devido a um fenómeno chamado "efeito de pele" A corrente alterna a polaridade rapidamente (50-60 ciclos por segundo), o que significa que não penetra profundamente no material. Isto limita a sua utilização para a deteção de subsuperfície, mas torna-a ideal para identificar descontinuidades na superfície.Corrente contínua de onda completa (FWDC): A FWDC é utilizada quando é necessária uma penetração mais profunda para encontrar descontinuidades no subsolo. Ao contrário da corrente alternada, a FWDC pode magnetizar secções transversais mais espessas de material, o que a torna mais adequada para peças maiores ou mais espessas em que a inspeção da superfície é insuficiente.Corrente contínua de meia onda (HWDC): A HWDC proporciona um equilíbrio entre a deteção de superfície e subsuperfície. A sua corrente pulsante ajuda a mover as partículas magnéticas durante a inspeção, aumentando a probabilidade de deteção de fissuras superficiais. Esta mobilidade das partículas, combinada com uma penetração mais profunda do que a CA, torna o HWDC eficaz tanto para a inspeção da superfície como da subsuperfície pouco profunda. O eletroíman CA é mais eficaz na deteção de indicações de fissuras superficiais, enquanto que alguma forma de CC, como o FWDC ou o HWDC, é mais adequada para identificar defeitos subsuperficiais. O MPI é um método de inspeção versátil utilizado em indústrias como a aeroespacial, automóvel e de construção, onde a integridade dos componentes metálicos é crítica.Caraterísticas / Especificações técnicas:Modelo: Teqtoflow-CG10Tipo: Detetor de defeitos de partículas magnéticas portátilMétodo de inspeção: Inspeção de partículas magnéticas (MPI)CA de pico: > 1000 AEfectiva AC: 780 APeak rectified half-wave current: > 1000 AE Corrente efectiva de meia onda rectificada: 550 ACajuste da corrente: SuaveIndicação da corrente: Valor de pico, resolução de 1 AErro de medição da corrente: ≤ 10%Corrente de magnetização: Contínua / intermitenteDuração do impulso de corrente: 0.02 - 9,98 sDuração da pausa: 0.02 - 9,98 sControlo do tempo de magnetização: Manual (manípulo, interrutor de pé, dispositivo principal)Desmagnetização: Corrente de diminuição de amplitudeTempo de desmagnetização: 50 períodosCiclo de trabalho na potência máxima: 50%Duração máxima da alimentação de corrente: 10 sTensão de circuito aberto: 3 VComprimento do cabo de alta corrente: 3 mSecção transversal do cabo de alta corrente: 95 mm²Consumo de energia: 2,5 kVParâmetros de alimentação: 230 V, 50 Hz, 10 APabo de alimentação: Conector amovível, à prova de água, 3 mDimensões: 214 x 311 x 340 mmPeso (sem cabos de corrente): 16 kg
