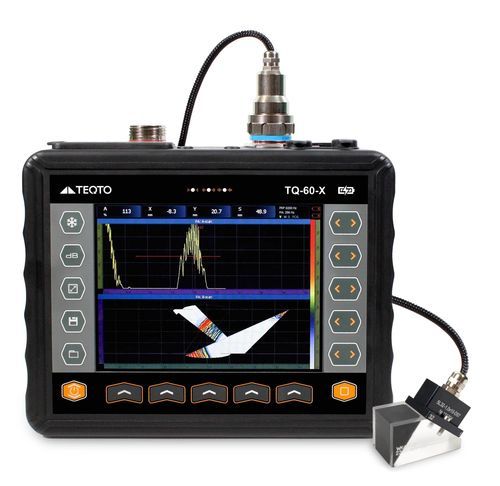

Detector de falhas por ultrassom TQ-60-X

de transdutores múltiplos

O TQ-60-X é um detetor de defeitos ultrassónico de alto desempenho concebido para funcionamento simultâneo com duas sondas de matriz faseada de 64 canais e uma variedade de scanners, incluindo scanners de rolos e scanners combinados PA+TOFD. Com uma taxa de atualização S-scan de 100 Hz, permite a inspeção de soldaduras a alta velocidade de ambos os lados até 6-9 metros por minuto. O dispositivo também suporta até dois canais TOFD, cumprindo as normas de inspeção globais. Está incluído um modo clássico de deteção de defeitos. Um pacote de software avançado permite a recolha automática de dados, o processamento de imagens e a visualização 3D para uma avaliação detalhada.Inspeção de soldaduras utilizando técnicas de phased array e TOFDDDigitalização automatizada com scanners 2DDetecção de defeitos em estruturas metálicasInspecção de alta velocidade e alta resolução de geometrias complexasAnálise 3D pós-digitalização e relatóriosVantagens operacionais:Suporta a definição completa da geometria da soldadura, incluindo diferenças de espessura da parede, dimensões do cordão de revestimento e largura da zona afetada pelo calorO posicionamento universal e claramente estruturado da sonda no scanner assegura o alinhamento preciso dos dados numa digitalização unificadaPodem ser configurados até 4 grupos de inspeção para cada sonda de phased arrayImagem de alta resolução com vários tipos de digitalização: - S-scan clássico - L-scan de ângulo fixo - LS-scan combinado (S-scan composto com oscilação do feixe e movimento da abertura)Caraterísticas das sondas:Canais de phased array (PA):Configuração do gerador: 16:128 (opcional 32:128)Tensão de excitação: ±75 VPtipo de pulso: Pulso de rádioSincronização: por codificador de posição ou por tempoGanho: 0-80 dB (passo de 0,5 dB)Faixa de frequência de operação: 500 kHz - 20 MHzTaxa de amostragem: 100 MHzResolução ADC: 10 bitsResolução de dados: 16 bitsGravação de sinal: Registo digital de cada forma de ondaComprimento máximo de A-scan: até 10.000 pontosFrequência de repetição de impulsos: Até 20 kHzNúmero de leis de focagem: até 1024Nivelamento de sensibilidade: 2D por ângulo e profundidade (gama TCG 60 dB, 32 pontos com inclinação até 50 dB/μs)Tipos de focagem: profundidade, trajetória, distância, autoDecimação: 1:1 / 1:128Canais de elemento único (UT convencional):Número de canais: 2 independentesTensão de excitação: ±200 VOFaixa de frequência de operação: 500 kHz - 20 MHzTaxa de amostragem: 100 MHzGanho: 0-110 dB (passos: 0,1 / 0,5 / 1 / 2 / 6 dB)Modos de processamento: A-scan, B-scan, TOFDConectores: 4 x Lemo 000Exploração:O construtor de digitalização incorporado para cada grupo aumenta a flexibilidade de configuraçãoAnálise de defeitos em tempo real e pós-digitalização para ajuste imediato do scannerEspecificações técnicas:Armazenamento: USB flash ou Ethernet (10/100 Mbps)Portas USB: 2 onboard + hub para 5 adicionaisTamanho do ficheiro de dados: até 300 MBSvelocidade de digitalização padrão: 6-9 m/minComprimento da digitalização: 5000 mediçõesDisplay: TFT de 8,5", 800x600, modo de contraste para luz solarAlimentação: 2 baterias permutáveis, até 12h de funcionamentoAlimentação externa: 220 V ACOmbio de temperatura de funcionamento: de -35 °C a +50 °CDimensões: 280 × 245 × 100 mmPeso: 2,5 kg (com bateria)Conjunto de fornecimento:Unidade de deteção de defeitos TQ-60-X2 baterias recarregáveisCarregador de bateriasFonte de alimentação (220 V CA)Dispositivo de armazenamento USBMala de transporteGuia de início rápidoBloco de calibração (opcional)Pacote de software para análise em PCMala de transporte robustaDetalhes do produto - Acessórios (do schema.org):Sondas Phased array (várias configurações)Kits de sondas TOFDScanners de rolosScanners combinadosPA+TOFDBlocos de calibraçãoMonitor externo (opcional)Cabos codificadoresCaracterísticas / Especificações Técnicas:Modelo: TQ-60-XCategoria: Detetor de falhas por ultra-sons de matriz faseadaMarca: TEQTOPhased array: 2 x 64 canaisTOFD canais: até 2S-scan refresh rate: 100 HzVelocidade de varrimento: 6-9 m/minDisplay: TFT de 8,5", 800x600Alimentação: 2 baterias substituíveis, 12h de funcionamento, 220 V ACOtemperatura de funcionamento: -35 °C a +50 °CDimensões: 280 × 245 × 100 mmPeso: 2,5 kg
