Conversor digital ISO7741

de comunicaçãode sinalvoltagem / corrente

Visão geral do produto
O ISO7741 é um isolador digital de 4 canais que fornece isolamento galvânico entre I/Os CMOS/LVCMOS. Cada canal utiliza buffers de entrada e saída separados por uma barreira de isolamento capacitiva dupla em SiO2. A família inclui variantes com isolamento básico e reforçado (normas EN/UL) e opções de estado de saída padrão (saída padrão alta ou sufixo F = saída padrão baixa). Pinos de enable permitem colocar saídas em alta impedância para projetos multi-mestre e reduzir consumo de energia.

Principais características (resumo)

• Taxa de dados máxima: 100 Mbps
• Barreira de isolamento com vida projetada >30 anos a 1500 VRMS
• Classificações de isolamento até 5000 VRMS (DW) e 3000 VRMS (DBQ) conforme variante
• Capacidade de surge (VIOSM) até 12,8 kV em variantes selecionadas
• CMTI típico ~±100 kV/µs; valores mínimos especificados por dispositivo
• Faixa de alimentação e conversão de nível: 2,25 V a 5,5 V
• Opções de saída padrão: alta (ISO774x) ou baixa (ISO774xF)
• Faixa de temperatura de operação: −55 °C a 125 °C
• Baixo consumo: tip. ~0,88 mA (DC) e ~1,5 mA por canal a 1 Mbps
• Atraso de propagação típico: ~10,7 ns (alimentação 5 V)
• Recursos EMC a nível de sistema: imunidade ESD, EFT e surge; ±8 kV IEC 61000-4-2 descarga por contato através da barreira; baixas emissões
• Opções de encapsulamento: Wide-SOIC (DW-16) e QSOP/SSOP (DBQ-16)
• Variantes automotivas disponíveis (ISO774x-Q1)
• Certificações de segurança: VDE/EN IEC 60747-17, UL 1577, IEC 61010-1, IEC 62368-1, IEC 60601-1, GB 4943.1 (conforme variante)

Encapsulamentos, imagens e mídia disponíveis na página do produto

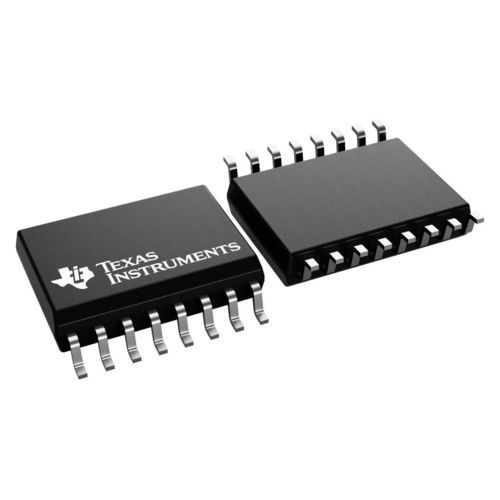

Opções de encapsulamento: Wide-SOIC de 16 pinos (DW) e SSOP/QSOP de 16 pinos (DBQ). A página do produto fornece desenhos de pacote, esquemas simplificados, diagramas de blocos e imagens para ilustrar conexões e contornos do encapsulamento.

Aplicações e notas de uso
O ISO7741 isola interfaces digitais para evitar que correntes de ruído ou transitórias em barramentos de dados (RS-485, RS-232, CAN) atinjam o terra local. Aplicações típicas: interfaces de comunicação industrial, aquisição de dados isolada, acionamentos de motores e sistemas que exigem isolamento básico ou reforçado. Para desempenho ideal, usar com fonte de alimentação isolada e seguir recomendações de layout do datasheet para conformidade EMC e segurança do sistema.

Datasheet e documentos técnicos
Datasheet, notas de aplicação, certificados, guias de módulos de avaliação e modelos de simulação estão disponíveis na página do produto para apoiar projeto, teste e certificação.

Especificações técnicas

• Número de canais: 4
• Canais forward/reverse: 3 diretos / 1 reverso
• Fonte isolada integrada: Não
• Classificação de isolamento: Básico, Reforçado (dependente da variante)
• Saída padrão: Alta ou Baixa (sufixo F = baixa)
• Taxa de dados (máx): 100 Mbps
• Protocolos: GPIO, PWM, SPI, UART
• VIOSM (surge) (VPK): 7.800; 10.000; 12.800 (dependente da variante)
• VIOTM (transient) (VPK): ex. 4.242; 8.000
• VISO (Vrms): 3000 (DBQ), 5000 (DW)
• CMTI (min): 85.000 V/µs
• Temperatura de operação: −55 °C a 125 °C
• Tensão de alimentação: 2,25 V a 5,5 V
• Atraso de propagação (typ): 0,0107 µs (10,7 ns)
• Consumo por canal (typ): 0,88 mA (DC); ~1,48–1,5 mA a 1 Mbps
• Creepage / clearance (min): 3,7 mm ou 8 mm (dependente da variante)
