Microcontrolador 32 bits TM4C123GH6PM
de controle motorde comunicaçãode baixa potência

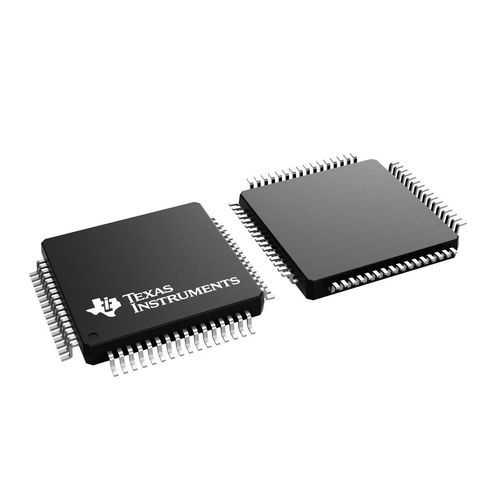

Microcontrolador 32 bits - TM4C123GH6PM - Texas Instruments - de controle motor / de comunicação / de baixa potência
Microcontrolador 32 bits - TM4C123GH6PM - Texas Instruments - de controle motor / de comunicação / de baixa potência
Guardar nos favoritos
Comparar

Características

Tipo
32 bits
Aplicações
de comunicação, de controle motor
Outras caraterísticas
de baixa potência, para ADC, ARM, com modulação por largura de pulso, MLI

Descrição

Visão geral do produto
O TM4C123GH6PM é um microcontrolador de 32 bits com núcleo ARM Cortex‑M4F, projetado para sistemas embarcados industriais como monitoramento remoto, terminais POS eletrônicos, equipamentos de teste e medição, appliances de rede e switches, automação industrial, HVAC e controle predial, controle de movimento, transporte e aplicações de segurança.

Parâmetros principais
  • Núcleo: ARM Cortex‑M4F, 80 MHz
  • Memória Flash: 256 KB (single‑cycle até 40 MHz)
  • SRAM: 32 KB single‑cycle
  • EEPROM: 2 KB
  • ADC: dois ADC SAR de 12 bits (12 entradas analógicas no total), até 1 MSPS
  • GPIOs: até 43 (dependendo da configuração)
  • Pacote: LQFP de 64 pinos (PM), área 144 mm² (12 × 12)
  • Temperatura de operação: −40 °C a 105 °C


Recursos
  • FPU de precisão simples compatível com IEEE‑754, trace embutido e suporte completo de depuração (JTAG, Serial Wire)
  • Temporizadores avançados e controle de movimento: até 16 canais PWM (8 blocos geradores), geradores de dead‑band, 2 módulos QEI
  • Conjunto de periféricos: 8 UARTs (IrDA, 9‑bit, suporte ISO 7816), 4 SSI/SPI, 4 I2C
  • μDMA ARM PrimeCell® de 32 canais para descarregar transferências de dados
  • Segurança: aceleração criptográfica, comunicação segura e debug seguro
  • Baixo consumo: módulo Hibernation com RTC e múltiplas fontes de clock


Interfaces de comunicação
  • CAN: 2 módulos (CAN 2.0 A/B, até 1 Mbps)
  • UART: até 8 portas (uma com status de modem e controle de fluxo)
  • SSI/SPI: 4 módulos
  • I2C: 4 módulos (Standard 100 kbps, Fast 400 kbps)
  • USB: USB 2.0 full‑speed e low‑speed, OTG/Host/Device, 32 endpoints
  • μDMA: controlador configurável de 32 canais


Pacote / Mídia
  • Pacote principal: LQFP 64‑pin (PM)
  • Desenho do pacote e imagem disponíveis para o LQFP 64‑pin (PM)


Especificações técnicas
  • Part number: TM4C123GH6PM
  • Frequência CPU: 80 MHz
  • Flash: 256 KB; SRAM: 32 KB; EEPROM: 2 KB
  • Periféricos: 8 UART, 4 SSI/SPI, 4 I2C, 2 CAN, USB 2.0 OTG/Host/Device
  • Canais PWM: até 16; QEI: 2
  • ADC: dois ADC SAR de 12 bits (até 1 MSPS agregado)
  • GPIOs: até 43; compatível RoHS
