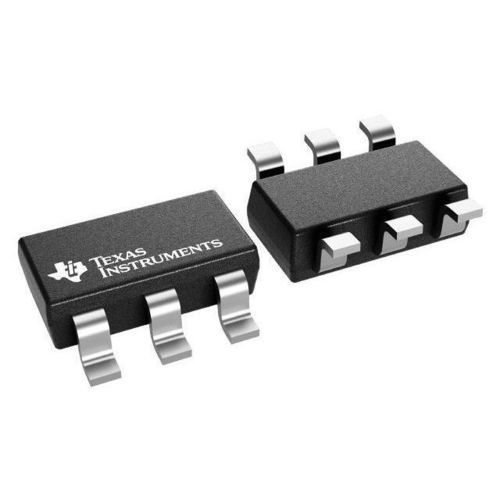

Conversor CC-CC abaixador TPS563201

abaixadorcom circuitos integradosSMD

Visão geral
O TPS563201 é um conversor buck síncrono compacto de 3 A em encapsulamento SOT-23 de 6 pinos (DDC). Projetado para operar com mínimo de componentes externos, oferece baixo corrente de standby e resposta rápida a transitórios graças ao controle D-CAP2. O TPS563201 opera em modo pulse-skip para maximizar eficiência em cargas leves e suporta capacitores de saída de baixo ESR sem compensação externa.

Principais características

• Conversor buck síncrono 3 A (TPS563201) com FETs integrados
• Controle D-CAP2™ para resposta transiente rápida
• Faixa de tensão de entrada: 4,5 V a 17 V
• Faixa de tensão de saída: 0,76 V a 7 V
• Modo pulse-skip (TPS563201) para eficiência em baixa carga
• Frequência de comutação: 580 kHz
• Baixa corrente de desligamento: < 20 µA
• Precisão de realimentação: 2% (25 °C)
• Limitação de corrente ciclo a ciclo e proteção em modo hiccup
• Proteção UVP não latch e desligamento térmico (TSD)
• Soft-start fixo: 1,0 ms

Parâmetros técnicos

• Topologia: Buck
• Iout (máx): 3 A
• Vin (min–máx): 4,5 V – 17 V
• Vout (min–máx): 0,76 V – 7 V
• Modo de controle: D-CAP2
• Frequência de comutação: 580 kHz
• Iq (typ): 0,0004 A
• Ciclo de trabalho (máx): 80%
• Temperatura de junção de operação: -40 °C a 125 °C

Pacote | Pinos | Tamanho

• Pacote: SOT-23-THN (DDC)
• Pinos: 6
• Área de PCB aproximada: 8,12 mm² (2,9 x 2,8 mm)

Módulo de avaliação
Módulo de avaliação: TPS563201EVM-715 — módulo de avaliação step-down 3 A. EVMs e modelos de simulação facilitam o desenvolvimento do protótipo.

Documentação & recursos
Datasheet, notas de aplicação, modelos PSpice, guia do EVM e designs de referência disponíveis para seleção, layout e considerações térmicas.

Aplicações típicas

• Regulação point-of-load em sistemas industriais e embarcados
• Equipamentos de telecomunicações e redes
• Instrumentação e equipamentos de teste
• Dispositivos alimentados por bateria e aplicações de baixo consumo
