Regulador de comutação ajustável LM2596

abaixadorbuck

Visão geral
A série LM2596 são circuitos integrados monolíticos que fornecem todas as funções ativas para um regulador de comutação do tipo buck. Podem fornecer até 3 A com boa regulação de linha e carga. Disponíveis em saídas fixas (3,3 V, 5 V, 12 V) e em versão ajustável (1,2 V a 37 V). Projetados para baixo número de componentes externos e fácil integração em fontes chaveadas.

Principais características

• Corrente de saída máxima: 3 A
• Intervalo de tensão de entrada: 4,5 V a 40 V
• Opções de saída fixa: 3,3 V, 5 V, 12 V; versão ajustável 1,2 V–37 V (±4 % em condições especificadas)
• Requer tipicamente apenas quatro componentes externos
• Oscilador interno de frequência fixa 150 kHz (permite filtros de menor tamanho)
• Função Enable (TTL shutdown) e modo standby de baixo consumo (typ. ≈ 80 µA)
• Proteção por desligamento térmico e limitação de corrente com redução de frequência em duas etapas
• Boa regulação de linha/carga; utiliza indutores padrão disponíveis

Pacotes e mecânica

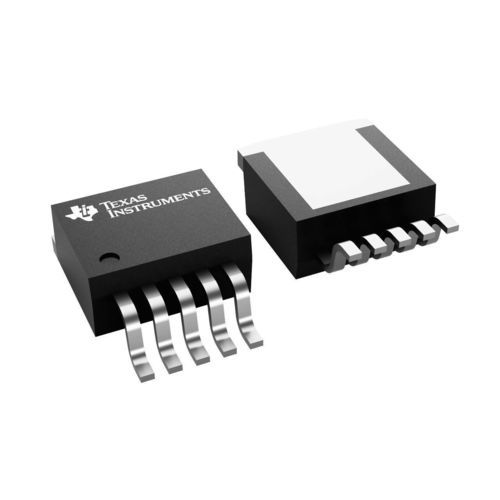

Disponível em pacotes TO-220 de 5 pinos (várias opções de dobra de terminais) e em pacote TO-263 SMD de 5 pinos. Exemplos de áreas de pacote: TO-220 (NDH) 86.0552 mm² (10,16 × 8,47), TO-220 (NEB) 46.4312 mm² (10,16 × 4,57), TO-263 (KTT) 154.8384 mm² (10,16 × 15,24).

Parâmetros (resumo)
Topologia: Buck
Iout (max): 3 A
Vin (min): 4,5 V
Vin (max): 40 V
Vout (min): 3,3 V (fixo) / 1,2 V (ajustável)
Vout (max): 37 V
Iq (typ): 0,005 A (5 mA); standby tip. ≈ 80 µA
Ciclo de trabalho (máx): 100 %
Modo de controlo: Voltage mode
Funções: Enable, proteção contra sobrecorrente, cutoff térmico
Intervalo de temperatura de operação: -40 °C a 125 °C

Notas adicionais
Indutores padrão otimizados para LM2596 estão disponíveis junto a vários fabricantes. Recursos de projeto incluem folhas de dados, módulos de avaliação, modelos PSpice e suporte WEBENCH Power Designer para acelerar prototipagem e validação.
