Conversor CC-CC elevador de tensão TPS61021A

com circuitos integradosSMDpara dispositivo móvel

Visão geral

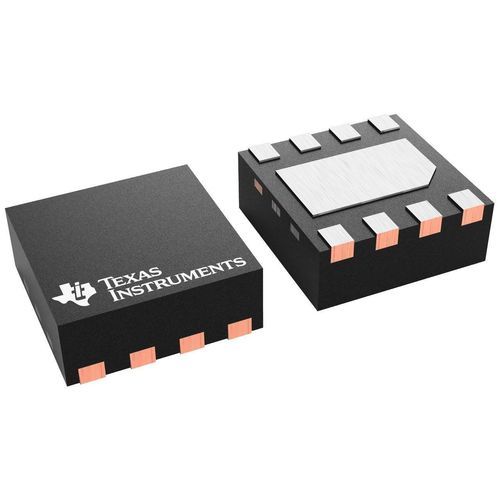

O TPS61021A é um conversor boost síncrono (IC) projetado para dispositivos portáteis e inteligentes alimentados por bateria. Fornece até 3,3 V a 1,5 A a partir de entradas reduzidas até 1,8 V e pode operar com entradas tão baixas quanto 0,5 V para estender a autonomia da bateria. Inclui proteções contra sobretensão de saída, curto‑circuito de saída e shutdown térmico. A frequência de comutação de 2,0 MHz permite o uso de indutores e capacitores externos pequenos e um pacote WSON compacto de 2,0 mm × 2,0 mm.

Principais características

• Faixa de tensão de entrada: 0,5 V a 4,4 V
• Tensão mínima de partida: 0,9 V
• Tensão de saída ajustável: 1,8 V a 4,0 V
• Saída típica: 3,3 V a 1,5 A (VIN ≥ 1,8 V)
• Eficiência típica até 91 % (VIN=2,4 V, VOUT=3,3 V, IOUT=1,5 A)
• Frequência de comutação: 2,0 MHz
• Corrente de repouso típica: 17 µA
• Limite típico de corrente de chaveamento: 4,3 A
• Modo PFM em carga leve e desconexão real entre entrada e saída no desligamento
• Proteções: sobretensão de saída, curto‑circuito e térmica
• Pacote WSON 2,0 mm × 2,0 mm

Parâmetros técnicos (resumo)
Topology: Boost
Vin (min) (V): 0.5
Vin (max) (V): 4.4
Vout (min) (V): 1.8
Vout (max) (V): 4.0
Switch current limit (typ) (A): 4.3
Iq (typ) (A): 0.000017
Duty cycle (max) (%): 90
Operating temperature range (°C): -40 to 125
Features: Enable, Light‑load efficiency (PFM), Load Disconnect, Pass‑through mode, Synchronous rectification

Aplicações

• Dispositivos IoT e portáteis alimentados por bateria
• Wearables e instrumentos portáteis
• Dispositivos médicos portáteis
• Controles de jogos e eletrónica de consumo
• Sistemas de backup com supercapacitores e soluções de energy harvesting
