Máquina de corte a laser GPRF series
a laser de fibrapara alumíniopara aço inoxidável

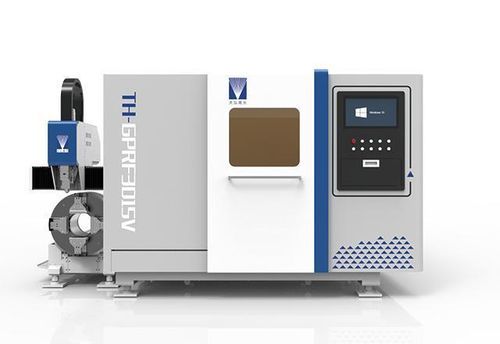

Máquina de corte a laser - GPRF series - Tianhong Laser - a laser de fibra / para alumínio / para aço inoxidável
Máquina de corte a laser - GPRF series - Tianhong Laser - a laser de fibra / para alumínio / para aço inoxidável
Guardar nos favoritos
Comparar
Mais informações no site da Tianhong Laser

Características

Tecnologia
a laser, a laser de fibra
Material trabalhado
para alumínio, para aço inoxidável, para aço de carbono
Formato das peças de trabalho
para chapas, de tubos
Tipo de controle
com servoacionamento
Características de construção
com mesa dupla, com mesa giratória
Outras características
de alta precisão, de alta velocidade, com servomotor, pneumática, manual, de pinhão e cremalheira, combinada, com mesa de troca, assistida a ar, contrarrotativa
Curso X

2.450 mm
(96,46 in)

Curso Y

MÁX: 6.000 mm
(236,22 in)

MÍN: 3.000 mm
(118,11 in)

Curso Z

250 mm
(10 in)

Diâmetro dos tubos

MÁX: 160 mm
(6 in)

MÍN: 8 mm
(0 in)

Potência do laser

MÁX: 3.000 W

MÍN: 1.000 W

Repetibilidade

0,03 mm
(0,0012 in)

Aceleração

9,81 m/s²
(32,19 ft/s²)

Comprimento total

8.641 mm
(340 in)

Largura total

3.640 mm
(143 in)

Altura

2.293 mm
(90 in)

Peso

MÁX: 11.000 kg
(24.250,85 lb)

MÍN: 7.000 kg
(15.432,36 lb)

Capacidade de carga

MÁX: 2.000 kg
(4.409,25 lb)

MÍN: 1.200 kg
(2.645,55 lb)

Descrição

Nome do produto Máquina de corte a laser integrada de dupla troca para chapas e tubos

Visão geral Corte e processamento de chapas e tubos metálicos. Adequada para alumínio aeronáutico, aço inoxidável, aço de baixo carbono e outros materiais metálicos.

Características
  • Transmissão flexível de laser de fibra com cabeça de corte compacta; sem lente refletiva, baixa manutenção e perda de transmissão mínima
  • Alta velocidade de corte, precisão e produtividade
  • Tecnologia exclusiva de corte a ar para reduzir o consumo de ar e diminuir os custos operacionais
  • Design de dupla função: capaz de cortar chapas e tubos
  • Pode ser equipada com mandril rotativo de propulsão ou mandril rotativo fixo para atender a diferentes requisitos de alimentação e fixação
  • Servomotores com acionamento cremalheira e pinhão de precisão para alta velocidade de deslocamento rápido


Detalhes do produto
  • Nome do artigo: Máquina de corte a laser integrada de dupla troca para chapas e tubos
  • ID do artigo: 1475857269978189824


Especificações técnicas
  • Modelo: GPRF3015; GPRF6020
  • Potência do laser: 1000-3000W (ambos os modelos)
  • Cursos do eixo X: 2450 mm (ambos os modelos)
  • Cursos do eixo Y1: GPRF3015 = 3000 mm (chapa) / 6000 mm (tubo); GPRF6020 = 6000 mm (chapa) / 6000 mm (tubo)
  • Cursos do eixo Z: 250 mm (ambos os modelos)
  • Aceleração máxima: 1,0 G (ambos os modelos)
  • Velocidade máxima de posicionamento por eixo X/Y (eixo único): 105 mm/min (ambos os modelos)
  • Carga máxima da bancada: GPRF3015 = 1,2 T; GPRF6020 = 2,0 T
  • Peso da máquina: GPRF3015 = 7 T; GPRF6020 = 11 T
  • Dimensões da máquina: 8641 × 3640 × 2292,5 mm (sujeito ao objeto real) (ambos os modelos)
  • Diâmetro do furo passante do mandril fixo: φ165 mm (ambos os modelos)
  • Faixa de aperto de tubo: GPRF3015 = φ8–φ120, □8–□85; GPRF6020 = φ10–φ160, □10–□110
  • Peso máximo de aperto do tubo: ≤ 120 KG (ambos os modelos)
  • Cauda mínima: 260 mm (ambos os modelos)
  • Velocidade de deslocamento Y2 em vazio: 80 m/min (ambos os modelos)
  • Velocidade de rotação do mandril: 0–80 r/min (ambos os modelos)
  • Aceleração máxima do mandril: 1,0 G (ambos os modelos)
  • Precisão de posicionamento eixo Y2: ±0,03 mm/1000 mm (ambos os modelos)
  • Precisão de repetição posicionamento eixo Y2: ±0,03 mm/1000 mm (ambos os modelos)
  • Precisão de repetição eixo U: ≤ 7 minutos de arco
  • Acionamento do mandril: manual / pneumático opcional
  • Nesting: opcional
  • Ambiente de operação: 0–40℃
