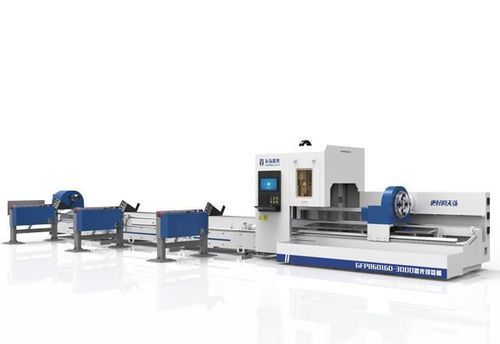

Máquina de corte a laser GFPB series

para aço inoxidávelde tuboscontrolada por CLP

Resumo do produto
Equipamento de corte a laser automatizado para tubos redondos e quadrados, indicado para setores como equipamentos de fitness, oleodutos, máquinas de engenharia, fabricação automotiva e eletrodomésticos. Suporta processamento de grande comprimento com carregamento/descarregamento automático e foi projetado para cortes de alta precisão em tubos finos e grossos.

Atributos

• Nome do produto: Máquina de corte a laser para tubos com dois mandris GFPB
• ID do produto: 1475857171219107840

Características

• Controle bus follow-up para melhorar a precisão de posicionamento
• Sistema de carregamento e descarregamento totalmente automático para reduzir mão de obra e aumentar a produção
• Mordaza de quatro garras auto-centrante com design patenteado para eliminar balanço e melhorar a precisão em tubos finos
• Evita automaticamente o mandril frontal e eleva o material para descarte, permitindo processamento sem limitação estrita de comprimento
• Configurável para processar tubos redondos de Ø15 a Ø320 (faixas dependentes do modelo)
• Interface simples com feedback de status em tempo real para um processo produtivo ordenado

Especificações (tabela)
model | GFPB6016D | GFPB6022D | GFPB6032D
Potência laser | 1000-4000W | 1000-4000W | 1000-4000W
Percurso X | 500 mm | 500 mm | 500 mm
Percurso Y | 6200 mm | 6200 mm | 6200 mm
Percurso Z | 200 mm | 200 mm | 200 mm
Diâmetro furo mandril fixo | φ165mm | φ225mm | φ325mm
Faixa de fixação de tubo | φ10-φ160, □10-□110 | φ10-φ220, □10-□155 | φ10-φ320, □10-□225
Peso máximo fixável do tubo | ≤ 120KG | ≤ 170KG | ≤ 400KG
Velocidade de rotação do mandril | 0-80 r/min | 0-70 r/min | 0-60 r/min
Comprimento máximo de corte | 6000 mm (descarte assistido para >2000 mm) | 6000 mm (descarte assistido para >2000 mm) | 6000 mm (descarte assistido para >2000 mm)
Cauda mínima | 70 mm | 80 mm | 90 mm
Comprimento mínimo de entrada | 2000 mm | 2000 mm | 2000 mm
Precisão de posicionamento XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Precisão de repetição XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Precisão de corte | ±0.3 mm (exclui tolerância do tubo, teste em aço inox 1 mm) | ±0.3 mm (exclui tolerância do tubo, teste em aço inox 1 mm) | ±0.3 mm (exclui tolerância do tubo, teste em aço inox 1 mm)
Peso da máquina | Cerca de 5000 kg | Cerca de 5000 kg | Cerca de 6000 kg
Dimensões da máquina | 10767×1812×2408 mm (GFPB6016D / GFPB6022D); 10767×2050×2408 mm (GFPB6032D) (aprox.)
Ambiente de operação | 0-40 ℃ | 0-40 ℃ | 0-40 ℃

Especificações técnicas

• Série: GFPB (modelos: GFPB6016D, GFPB6022D, GFPB6032D)
• Faixa de potência laser: 1000–4000 W
• Eixos: X 500 mm, Y 6200 mm, Z 200 mm
• Diâmetro furo mandril fixo: φ165 / φ225 / φ325 mm conforme modelo
• Faixa de fixação: φ10–φ160 (GFPB6016D), φ10–φ220 (GFPB6022D), φ10–φ320 (GFPB6032D); faixas para tubos quadrados indicadas acima
• Peso máximo fixável: ≤120 kg / ≤170 kg / ≤400 kg (conforme modelo)
• Velocidade do mandril: 0–80 / 0–70 / 0–60 r/min (conforme modelo)
• Comprimento máximo de corte: 6000 mm (descarte assistido para >2000 mm)
• Comprimento mínimo de entrada: 2000 mm; cauda mínima: 70 / 80 / 90 mm
• Precisão de posicionamento (XY): ±0.03 mm/1000 mm; repetibilidade: ±0.03 mm/1000 mm
• Precisão de corte: ±0.3 mm (condição de teste: inox 1 mm)
• Peso e área aproximados conforme especificado; temperatura de operação: 0–40 ℃
