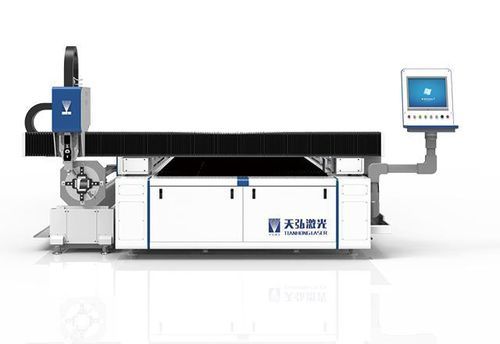

Máquina de corte a laser de fibra GRF series

para alumíniopara aço inoxidávelpara aço de carbono

Nome do produto: Máquina de corte a laser integrada plataforma única para tubos e chapas
ID do produto: 1475857253276471296

Descrição: Máquina para corte e usinagem de chapas e tubos metálicos, incluindo alumínio aeronáutico, aço inoxidável e aço de baixo carbono. Projeto de dupla função que permite cortar chapas e tubos na mesma plataforma, adequada para fabricação industrial, peças estruturais e componentes aeroespaciais.

Características:

• Lâser de fibra com transmissão flexível e cabeça de corte compacta; sem lente refletora, manutenção reduzida
• Alta velocidade de corte e precisão para produção eficiente
• Tecnologia de corte a ar que reduz o consumo de ar comprimido e os custos operacionais
• Capacidade dual: corte de chapas e corte de tubos numa só máquina
• Mordente rotativo de propulsão opcional ou mordente rotativo fixo para diferentes modos de alimentação
• Servomotores com engrenagem cremalheira‑pinhão de precisão para deslocamentos rápidos

Especificações (exemplos): modelo: GRF3015 / GRF6020
Potência do laser: 1000–3000 W
Curso eixo X: 2400 mm / 2850 mm
Curso eixo Y1: 3000 mm / 6000 mm
Curso eixo Z: 250 mm
Aceleração máxima: 0,8G (eixos); aceleração máxima do mandril: 1,0G
Velocidade máxima de posicionamento eixo único X/Y: 96 m/min
Carga máxima da bancada: GRF3015: 1 T; GRF6020: 2 T
Peso da máquina: GRF3015: 3,9 T; GRF6020: 6,8 T
Dimensões da máquina: GRF3015: 5150×2380×1840 mm; GRF6020: 6150×2380×1840 mm (sujeito ao objeto real)
Diâmetro do furo passante do mandril fixo: φ165 mm
Intervalo de fixação de tubos: φ8–φ120, □8–□85 / φ10–φ160, □10–□110
Peso máximo de fixação do tubo: ≤120 kg
Menor contra‑ponta: 260 mm
Velocidade rápida eixo Y2: 80 m/min
Velocidade de rotação do mandril: 0–80 r/min
Aceleração máx. do mandril: 1,0G
Precisão de posicionamento eixo Y2: ±0,03 mm/1000 mm; repetibilidade: ±0,03 mm/1000 mm
Precisão de repetição eixo U: ≤7 arc minutes
Acionamento do mandril: manual / pneumático opcional
Nesting: opcional
Ambiente de operação: 0–40 ℃

Características técnicas:

• Série / família de modelos: série GRF (exemplos: GRF3015, GRF6020)
• Intervalo de potência do laser: 1000–3000 W
• Envelope de trabalho exemplos: X até 2400 / 2850 mm; Y até 3000 / 6000 mm; Z 250 mm
• Aceleração máx. (eixos): 0,8G; aceleração máx. do mandril: 1,0G
• Precisão de posicionamento Y2 e repetibilidade: ±0,03 mm por 1000 mm
• Velocidade de rotação do mandril: 0–80 r/min; precisão de repetição eixo U ≤7 arc minutes
• Intervalos de fixação: tubos até φ160 (dependendo do modelo); peso máximo de fixação ≤120 kg
• Carga da bancada e peso da máquina exemplos: 1 T / 2 T; ~3,9 T / 6,8 T
• Dimensões exemplos: 5150×2380×1840 mm ou 6150×2380×1840 mm
• Intervalo de temperatura de operação: 0–40 ℃
