Redutor de dentes retos P
de engrenagens helicoidaiscoaxialde eixo vazado

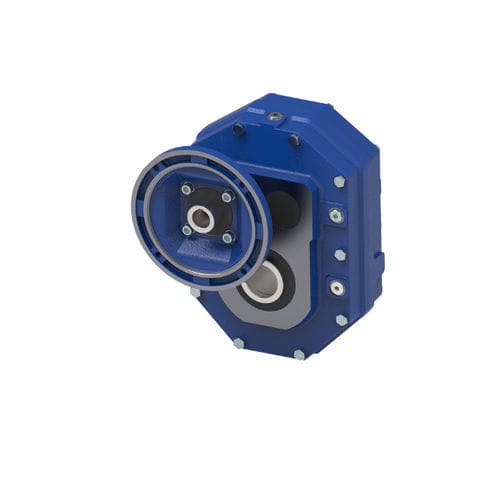

Redutor de dentes retos - P - TRAMEC - de engrenagens helicoidais / coaxial / de eixo vazado
Redutor de dentes retos - P - TRAMEC - de engrenagens helicoidais / coaxial / de eixo vazado
Guardar nos favoritos
Comparar

Características

Tipo
de engrenagens helicoidais, de dentes retos
Orientação dos eixos
coaxial
Tipo de eixo-árvore
de eixo vazado
Torque
200–500 Nm, 100–200 Nm, 500–1000 Nm, 1–2 kNm, 2–5 kNm
Montagem
para montagem em flange, pendular
Características construção
compacto, oco
Performance
de alto rendimento, de alto torque
Aplicações
para automatismo, para aplicações industriais, para esteira transportadora, para máquina agrícola, para máquina embaladora, para máquina de processamento de alimentos, para aplicações marítimas, para produtos farmacêuticos, para equipamentos mineiros
Outras características
com adaptador de motor
Potência

MÁX: 90,2 kW
(122,64 hp)

MÍN: 0 kW
(0 hp)

Relação de redução

MÁX: 63 unit

MÍN: 5 unit

Descrição

Visão geral
Os redutores montados em eixo P series são unidades helicoidais compactas projetadas para otimizar a ocupação de espaço e proporcionar eficiência de transmissão em diversas aplicações industriais. Indicados para montagem direta no eixo ou acoplamento a motores com flange IEC, adequados a transportadores, misturadores, linhas de embalagem, entre outros.

Detalhes do produto
  • Potência até 90,2 kW
  • Faixa de redução: 5 a 63
  • Faixa de torque (T2M): 170 – 4480 Nm
  • Duas opções de entrada: eixo de entrada projetado ou acoplamento compacto para motores elétricos flangeados IEC
  • Carcaça em ferro fundido de engenharia, nervurada interna e externamente; câmara única de lubrificação para melhorar a dissipação de calor e a lubrificação interna
  • Acabamento externo: pintura azul RAL 5010
  • Dentes helicoidais/retos em 16CrNi4, 18NiCrMo5 ou 20MnCr5 (UNI EN 10084), temperados e cementados
  • Eixo de saída oco padrão em aço com vários diâmetros de furo; possibilidade de montar uma flange de saída no lado oposto ao eixo de entrada; ancoragem por tensor ou braço de reação; possibilidade de instalar dispositivo de retenção (backstop)
  • Acessórios disponíveis: kit de montagem/desmontagem do eixo de saída, eixo oco com anel de aperto, flange de saída, braço de reação, kit de proteção do eixo oco, dispositivo de retenção
  • Lista de peças sobressalentes disponível no catálogo técnico HELICAL AND BEVEL HELICAL GEARBOXES (capa azul)


Configuração
São apresentadas duas configurações de entrada (eixo de entrada projetado e acoplamento para motor). Diagramas de configuração ilustram faixas de torque e tipos de entrada compatíveis para facilitar a seleção.

Campos de aplicação
  • Automação e embalagem
  • Indústria farmacêutica
  • Alimentos e bebidas
  • Mármore e serralheria
  • Agricultura e criação
  • Mineração
  • Aplicações marítimas
  • Acionamentos industriais gerais
  • Química e plásticos
  • Estações de lavagem de automóveis
  • Equipamentos cénicos para teatros


Especificações técnicas
  • Série: P series
  • Potência máxima: 90,2 kW
  • Relação de redução: 5 ÷ 63
  • Faixa de torque (T2M): 170 - 4480 Nm
  • Tipos de entrada: eixo de entrada projetado ou acoplamento motor compacto para motores flangeados IEC
  • Material da carcaça: ferro fundido de engenharia, nervurado interna e externamente
  • Material das engrenagens: 16CrNi4 ou 18NiCrMo5 ou 20MnCr5 (UNI EN 10084), temperado e cementado
  • Acabamento: pintura exterior azul RAL 5010
  • Saída: eixo de saída oco em aço (vários diâmetros); flange de saída, anel de aperto, braço de reação e dispositivo de retenção opcionais
