Redutor de engrenagens cônicas T
coaxialde eixo maciço200–500 Nm

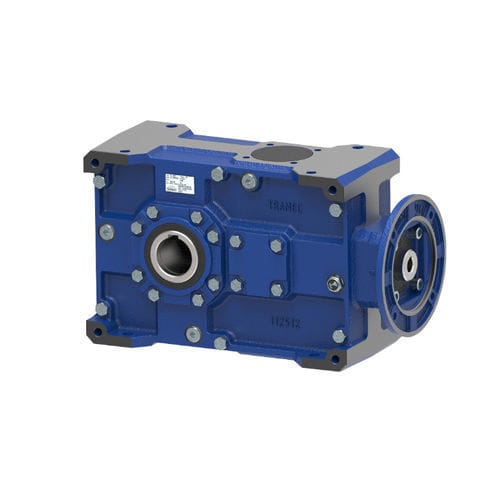

Redutor de engrenagens cônicas - T - TRAMEC - coaxial / de eixo maciço / 200–500 Nm
Redutor de engrenagens cônicas - T - TRAMEC - coaxial / de eixo maciço / 200–500 Nm
Guardar nos favoritos
Comparar

Características

Tipo
de engrenagens cônicas
Orientação dos eixos
coaxial
Tipo de eixo-árvore
de eixo maciço
Torque
200–500 Nm, 100–200 Nm, 500–1000 Nm, 1–2 kNm, 2–5 kNm, > 10 kNm, 5–10 kNm
Características construção
compacto, oco
Número de estágios
de dois estágios, de três estágios
Aplicações
industrial, para transportador, de articulação, para eixo
Potência

137,1 kW
(186,4 hp)

Descrição

Visão geral
Os redutores helicoidais cônicos série T são projetados para aplicações industriais médio‑pesadas que exigem serviço contínuo e altos binários de acionamento. Alta eficiência e ampla faixa de redução tornam‑nos adequados para transportadores, misturadores, britadores e outros equipamentos acionados.

Detalhes do produto
  • Redutores TRAMEC disponíveis em 10 tamanhos (duas etapas) e 9 tamanhos (três etapas)
  • Potência até 137,1 kW
  • Faixa de relações de redução: 8 a 630
  • Faixa de torque (T2M): 110 – 11.850 Nm


Opções de entrada
Configurações disponíveis: eixo de entrada saliente, acoplamento motor pré‑engenheirado (campana e junta) e acoplamento motor compacto pré‑engenheirado (acoplamento compacto excluído para tamanhos 56, 63 e 75).

Materiais e acabamento
Materiais da carcaça: alumínio para tamanhos 56, 63, 75; ferro fundido mecânico para 71, 90, 112, 140, 160, 180; ferro fundido esferoidal para 200 e 225. Acabamento exterior: pintura BLU RAL 5010, exceto para as unidades em alumínio 56, 63 e 75.

Acessórios
  • Eixo de saída
  • Kit de montagem/desmontagem com eixo de saída oco (exceto T56, T63, T71, T75)
  • Eixo oco com freio de chaveta
  • Flange de saída
  • Braço de reação
  • Kit de proteção para eixo oco
  • Dispositivo antirreversão


Peças sobressalentes
A lista de peças sobressalentes está disponível no catálogo técnico "HELICAL AND BEVEL HELICAL GEARBOXES".

Ferramentas e utilitários
Gerenciador de configuração 3D: configurador online para gerar modelos CAD 3D do produto requerido. Catálogos para download (EN/ES/FR e IT/EN/DE) disponíveis para redutores helicoidais e helicoidais cônicos.

Características / Especificações técnicas
  • Série: Série T
  • Potência (máx): 137,1 kW
  • Faixa de relações: 8 ÷ 630
  • Faixa de torque (T2M): 110 – 11.850 Nm
  • Tamanhos disponíveis: 56, 63, 71, 75, 90, 112, 140, 160, 180, 200, 225 (combinações em 2 e 3 estágios conforme especificado)
  • Opções de entrada: eixo saliente, acoplamento campana‑e‑junta, acoplamento motor compacto (certos tamanhos excluídos)
  • Materiais da carcaça: alumínio (56–63–75), ferro fundido mecânico (71–180), ferro fundido esferoidal (200–225)
  • Acabamento: pintura exterior BLU RAL 5010 (exceto unidades em alumínio)
  • Acessórios disponíveis: eixos de saída, eixos ocos, freios de chaveta, flanges de saída, braços de reação, kits de proteção, dispositivos antirreversão
