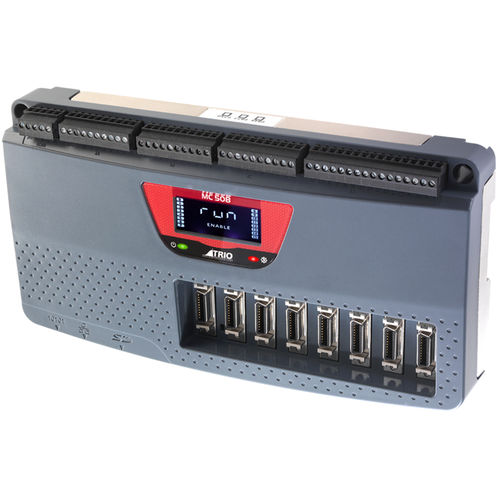

Controlador de movimento multieixos MC508

EthernetCANopenModbus TCP

O MC508 é um coordenador de movimentos de elevada especificação que utiliza um processador ARM Cortex A9 de 800 Mhz de elevado desempenho, com oito saídas de tensão e oito portas de eixo flexíveis, que podem ser configuradas para até dezasseis eixos de saída de impulsos e direcções ou oito eixos servo de circuito fechado. Possui 128 MBytes de RAM, dos quais 32 são para programas de utilizador e espaço de tabela de utilizador. Servo avançado de 8 eixos de circuito fechado / 16 eixos de direção de impulsos Total de 32 entradas digitais e 16 saídas digitais Suporta codificadores absolutos EnDAT, Biss e SSI Interpolação linear, circular, helicoidal e esférica Formas CAM flexíveis, movimento ligado Saídas ligadas por hardware para controlo de câmara / laser Interface Ethernet-IP / Modbus TCP / Ethernet incorporada Programação IEC 61131-3 Programação BASIC multi-tarefa Manuseamento de ficheiros de texto Transformações robóticas Slot para cartão de memória SD Expansão de E/S CANopen Ecrã LCD retroiluminado Aprovação RoHS e CE Versatilidade Os conectores do tipo MDR de eixo flexível permitem a ligação de um único cabo do MC508 ao seu acionamento. A porta pode ser configurada em software como dispositivos de feedback ou saídas de direção de impulsos. Como saídas, podem ser utilizadas como impulso e direção com accionamentos passo a passo ou servo ou podem funcionar como uma saída de codificador simulada. Quando configurados como feedback, podem ser entradas de encoder incremental ou um dos quatro tipos populares de encoder absoluto: SSI, BiSS, Tamagawa ou Endat. Todos os eixos de realimentação podem ser utilizados para formar um servo de circuito fechado com uma saída de tensão. O cabo MDR de 3 m pode ser adquirido em separado (P382).
