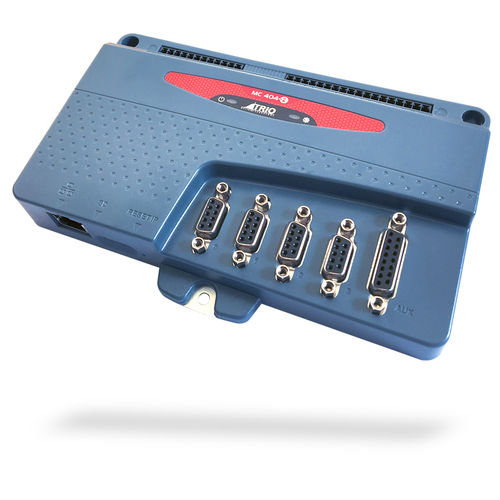

Controlador de movimento de 4 eixos MC404-Z

de passoEthernetdigital

MC404-Z P855 O MC404-Z é um coordenador de movimentos de montagem em painel de baixo custo, direcionado para aplicações de passo de grande volume. Com apenas uma versão que possui todas as funcionalidades de série, não é necessário configurar os eixos com Códigos de Funcionalidades antes de os utilizar. Baseia-se na tecnologia de dupla precisão ARM Cortex-M7 de elevado desempenho da Trio e proporciona 4 eixos de controlo de saída de impulsos+direcções ou de quadratura para accionamentos de passo ou servo-accionamentos de entrada de impulsos. A Trio utiliza técnicas FPGA avançadas para reduzir o tamanho e encaixar a saída de impulsos e os circuitos servo num pacote compacto montado num painel. O MC404-Z está alojado numa caixa de plástico robusta com chassis de ligação à terra integrado e incorpora todos os circuitos de isolamento necessários para ligação direta a equipamento externo num ambiente industrial. Destaques - Controlo avançado de 4 eixos por impulsos + direção - Interpolação linear, circular, helicoidal e esférica - Formas CAM flexíveis, movimento ligado - Suporta codificadores absolutos Biss, EnDAT e SSI - Saídas ligadas ao hardware para controlo de câmara / laser - Interface Ethernet-IP / Modbus TCP / Ethernet incorporada - Atualização de Servo Selecionável de 125 - 4000µsec - Cálculos precisos de movimento de 64 bits no processador ARM Cortex-M7 - Tecnologias de núcleo Motion-iX para programação, incluindo: Programação IEC 61131-3, transformações robóticas, tratamento de ficheiros de texto - Slot para cartão de memória Micro SD - Saídas digitais NPN - Expansão de E/S CANopen - Aprovação RoHS, CE Concebido para valorizar As portas de eixo foram concebidas para fornecer as funções necessárias para servo e acionamento por impulsos e direção ou acionamento por passo. As portas 0, 1 e 2 podem ser configuradas no software como saídas de direção de impulsos ou de quadratura AB.
